Giải thích về Trung tâm gia công trục chính kép: Cách thức hoạt động, những lợi ích chính và những điều cần chú ý khi mua

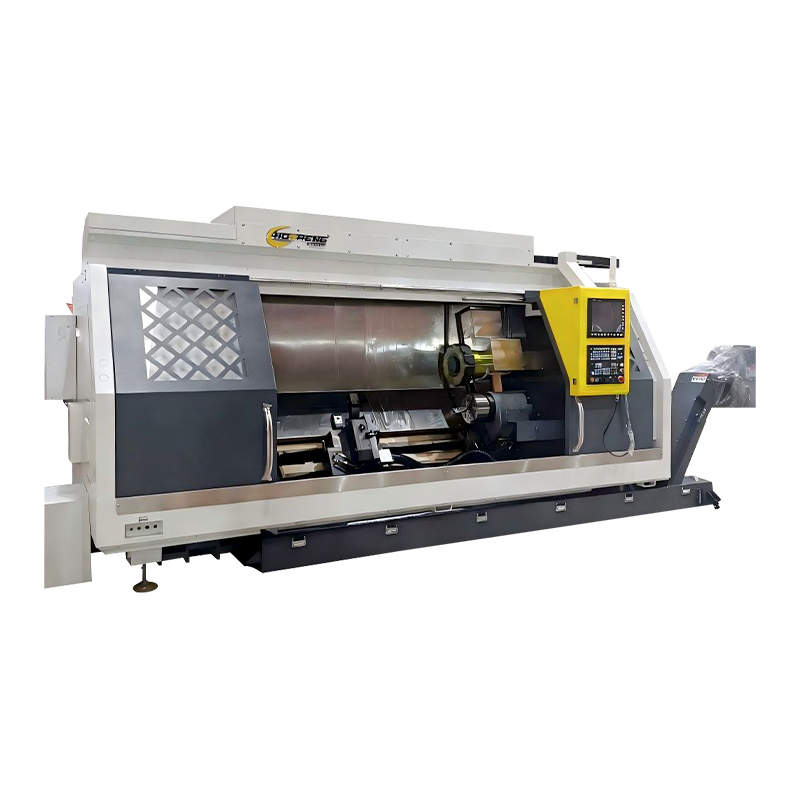

Trung tâm gia công trục chính kép là gì?

A dual-spindle machining center is a CNC machine tool equipped with two independent spindles that can operate simultaneously or sequentially on the same workpiece or on two separate workpieces at the same time. Unlike a conventional single-spindle machining center where one spindle performs all cutting operations while the workpiece remains in one position, a twin-spindle machining center fundamentally changes the throughput equation by allowing cutting, loading, and tool changing to occur in parallel rather than in sequence. Kết quả là thời gian không cắt giảm đáng kể và số lượng chi tiết hoàn thiện được sản xuất trong mỗi ca tăng tương ứng.

Also referred to as a double-spindle machining center, two-spindle CNC machining center, or twin-spindle CNC machine depending on the manufacturer and configuration, this class of machine tool has become increasingly central to high-volume precision manufacturing in automotive, aerospace, medical device, and consumer electronics production. The ability to simultaneously machine two parts — or to perform roughing on one spindle while finishing on the other — without doubling the machine footprint or the operator headcount makes trung tâm gia công trục chính kép một trong những khoản đầu tư năng suất hấp dẫn nhất dành cho các nhà sản xuất chính xác hiện nay.

Cách thức hoạt động của Trung tâm gia công trục chính kép

The operating principle of a twin-spindle machining center varies depending on the specific configuration, but the fundamental concept is the same across all designs: two spindles share a common machine structure while maintaining independent motion control, tool changing capability, and workpiece handling interfaces. This independence is what allows both spindles to perform useful work simultaneously, unlike gang tooling arrangements where multiple tools share a single spindle axis.

In a parallel-processing dual-spindle configuration, both spindles work on identical workpieces simultaneously — when one cycle completes, both finished parts are unloaded at the same time and two new blanks are loaded, effectively halving the cycle time per part compared to a single-spindle machine with the same cutting parameters. In a sequential or handoff configuration — more common in turning center variants of the dual-spindle concept — the primary spindle performs operations on one end of the workpiece, then transfers the part to the second spindle for backworking operations on the opposite end, completing a fully machined part in a single setup without manual intervention. Machining centers in the milling-dominated sense more commonly use the parallel processing approach, while dual-spindle turning centers and mill-turn machines leverage both configurations depending on the part geometry.

Hoạt động đồng bộ và trục chính độc lập

A critical technical distinction in dual-spindle machining center design is whether the two spindles operate in fully synchronized motion or independently. Synchronized operation — where both spindles execute identical toolpaths simultaneously on mirror-image or identical fixtures — provides the highest throughput for symmetric part families and simplifies NC programming because a single program drives both spindles. Independent operation gives the machine controller the flexibility to run different programs, different spindle speeds, different feeds, and different tool sequences on each spindle simultaneously, enabling mixed-part production or the combination of roughing and finishing operations in a single machine cycle. High-end dual-spindle CNC machining centers support both modes, switchable through the CNC control interface, giving the shop flexibility to optimize for either maximum throughput on a single part family or maximum flexibility across a mixed production schedule.

Cấu hình chính của Trung tâm gia công trục chính kép

Dual-spindle machining centers are manufactured in several structural configurations, each suited to different part families, production volumes, and floor space constraints. Việc hiểu rõ các cấu hình chính giúp nhà sản xuất kết hợp kiến ​​trúc máy với yêu cầu sản xuất cụ thể của họ.

Ưu điểm về năng suất so với các trung tâm gia công một trục chính

Trường hợp năng suất cho một trung tâm gia công trục chính kép rất hấp dẫn khi được phân tích ở mức chi phí trên mỗi bộ phận hoàn thiện thay vì giá mua máy. The key productivity mechanisms that dual-spindle machines deliver are fundamentally different from simply running a second shift or adding a second machine, and understanding them precisely is important for building an accurate ROI justification.

• Sản xuất bộ phận song song tăng gấp đôi sản lượng trên mỗi dấu chân máy: Khi cả hai trục xoay chạy đồng thời các bộ phận giống hệt nhau, thời gian chu kỳ hiệu quả trên mỗi bộ phận sẽ giảm đi một nửa mà không làm tăng tốc độ cắt, lượng cấp liệu hoặc mức tiêu thụ tuổi thọ dụng cụ. A machining center with a 45-second single-spindle cycle time becomes a 22.5-second effective cycle time per part in dual-spindle parallel mode — a throughput increase that would otherwise require purchasing and operating a second machine with all its associated capital cost, floor space, and maintenance overhead.
• Thời gian tải/dỡ tải được tính vào chu trình cắt: Trên máy một trục chính, mỗi giây dành cho việc tải và dỡ phôi là thời gian trục chính không sinh lời. Trên trung tâm gia công trục chính kép, trong khi một trục chính đang cắt, người vận hành hoặc robot đang tải và dỡ phôi của trục chính kia. Khi chu trình cắt hoàn tất, trục chính được tải ngay lập tức bắt đầu cắt - thời gian tải đã được hấp thụ hoàn toàn. Sự chồng chéo giữa thời gian sản xuất và không sản xuất này có thể cải thiện hiệu suất thiết bị tổng thể (OEE) lên 20–40% so với vận hành một trục chính.
• Giảm chi phí lao động trên mỗi bộ phận: Một người vận hành hoặc một khối robot có thể chăm sóc hai trục xoay cùng lúc, giúp giảm một nửa lượng lao động trực tiếp trên mỗi chi tiết hoàn thiện một cách hiệu quả. Trong môi trường sản xuất nhạy cảm với chi phí lao động, việc giảm lao động trên mỗi đơn vị thường là động lực tài chính chính để đầu tư vào công nghệ gia công hai trục chính.
• Thiết lập đơn lẻ để gia công hoàn chỉnh trong cấu hình phay tiện: Trong các trung tâm tiện trục chính và phay trục kép chuyển phôi gia công giữa trục chính và trục phụ, tất cả các nguyên công gia công ở cả hai đầu của bộ phận đều được hoàn thành trong một thiết lập máy duy nhất. Việc loại bỏ thiết lập thứ hai — trên máy một trục chính yêu cầu vận hành, cố định và kiểm tra chất lượng riêng biệt — loại bỏ nguồn lỗi đáng kể về vị trí và giảm tổng thời gian thực hiện bộ phận từ nguyên liệu thô đến bộ phận hoàn thiện.
• Độ ổn định nhiệt và độ chính xác tốt hơn so với hai máy riêng biệt: Hai bộ phận được gia công đồng thời trên một trung tâm gia công trục chính kép duy nhất phải chịu các điều kiện nhiệt giống nhau — cùng nhiệt độ môi trường, cùng nhiệt độ nước làm mát, cùng trạng thái nhiệt kết cấu — có nghĩa là sự thay đổi kích thước giữa hai bộ phận được giảm thiểu. Các bộ phận được chế tạo trên hai máy trục đơn riêng biệt có thể thể hiện sự khác biệt giữa các máy do sự khác biệt về trạng thái nhiệt, độ mòn dụng cụ và hiệu chuẩn, làm phức tạp việc kiểm soát chất lượng trong các ứng dụng có độ chính xác cao.

Các ngành và dòng bộ phận phù hợp nhất với gia công trục chính kép

Trong khi khái niệm trung tâm gia công trục chính kép mang lại lợi ích về năng suất trên nhiều ứng dụng, một số phân khúc ngành và họ bộ phận nhất định sẽ thu được giá trị lớn nhất từ công nghệ này. Chủ đề chung là sản xuất số lượng lớn các bộ phận tương đối phức tạp trong đó việc giảm thời gian chu kỳ và loại bỏ thiết lập sẽ chuyển trực tiếp thành những cải thiện đáng kể về chi phí trên mỗi đơn vị.

Các thành phần hệ thống truyền động và khung gầm ô tô

Ngành công nghiệp ô tô là ngành sử dụng công nghệ gia công trục kép và đa trục lớn nhất trên toàn cầu. Các bộ phận động cơ bao gồm đầu xi-lanh, khối động cơ, thanh kết nối, trục khuỷu và vỏ truyền động được sản xuất với số lượng giúp giảm thời gian chu kỳ thậm chí nhỏ, trị giá hàng triệu đô la hàng năm ở quy mô sản xuất của nhà cung cấp OEM hoặc Cấp 1 lớn. Các trung tâm gia công ngang trục đôi là cấu hình tiêu chuẩn cho các dây chuyền truyền động ô tô, trong đó hệ thống pallet nạp phôi liên tục và cả hai trục xoay đều chạy các chương trình được đồng bộ hóa trên các bộ phận giống hệt nhau. Các thành phần khung gầm bao gồm các khớp nối, tay điều khiển và kẹp phanh cũng rất phù hợp với sản xuất trục chính kép do hình học gần như đối xứng của chúng ánh xạ một cách tự nhiên đến quá trình xử lý song song hai trục chính.

Linh kiện kết cấu và động cơ hàng không vũ trụ

Sản xuất hàng không vũ trụ ngày càng sử dụng các trung tâm gia công trục chính kép cho các bộ phận kết cấu - sườn cánh, xà ngang và khung thân máy bay - trong đó các máy trục chính đôi kiểu giàn có thể gia công đồng thời các bộ phận bên trái và bên phải hình ảnh phản chiếu, giảm một nửa thời gian gia công cho các cụm kết cấu yêu cầu số lượng lớn các cặp khớp nhau. Đối với các bộ phận động cơ nhỏ hơn — bộ phận hệ thống nhiên liệu, vỏ bộ truyền động và phụ kiện thiết bị — các trung tâm gia công trục chính đôi thẳng đứng sản xuất các bộ phận có dung sai kích thước chặt chẽ mà ngành hàng không vũ trụ yêu cầu trong khi kiến ​​trúc trục chính kép duy trì tốc độ sản xuất cần thiết để hỗ trợ các chương trình chế tạo máy bay.

Sản xuất thiết bị y tế

Các bộ phận cấy ghép y tế bao gồm các bộ phận chỉnh hình đầu gối và hông, bộ phận cấy ghép cột sống và thân dụng cụ phẫu thuật là những ứng cử viên xuất sắc để sản xuất trung tâm gia công trục chính kép. Các bộ phận này thường được sản xuất từ ​​các vật liệu khó gia công như hợp kim titan, coban-chrome và thép không gỉ, trong đó việc tối ưu hóa các thông số cắt trên cơ sở từng trục chính — thay vì ảnh hưởng đến một bộ thông số duy nhất cho các nguyên công khác nhau — có thể cải thiện đáng kể tuổi thọ dụng cụ và độ hoàn thiện bề mặt. Gia công một thiết lập hoàn chỉnh được hỗ trợ bởi các trung tâm phay quay trục chính kép đặc biệt có giá trị đối với các hình dạng cấy ghép phức tạp trong đó nhiều thiết lập trên máy thông thường sẽ gây ra các lỗi định vị tích lũy không tương thích với dung sai chặt chẽ của thông số kỹ thuật của thiết bị y tế.

Các thông số kỹ thuật chính cần đánh giá khi lựa chọn một trung tâm gia công hai trục chính

Việc chọn trung tâm gia công CNC trục chính kép phù hợp cho ứng dụng của bạn yêu cầu đánh giá một bộ thông số kỹ thuật của máy vượt xa các thông số cơ bản được xem xét cho máy một trục chính. Các thông số kỹ thuật sau đây đặc biệt quan trọng trong bối cảnh trục chính kép:

• Tốc độ trục chính và công suất định mức: Lý tưởng nhất là cả hai trục chính phải được đánh giá giống hệt nhau về tốc độ, mô-men xoắn và công suất để cho phép xử lý song song thực sự trên các bộ phận giống hệt nhau. Xác minh mức công suất liên tục — không chỉ mức công suất cao nhất — xác định khả năng của máy để duy trì hoạt động cắt nặng ở cả hai trục xoay cùng lúc mà không làm giảm nhiệt của bộ dẫn động trục chính.
• Khoảng cách trung tâm trục chính (đối với cấu hình cạnh nhau): Khoảng cách giữa hai đường tâm trục chính xác định kích thước phôi tối đa có thể được xử lý trên mỗi trục chính và liệu các tấm cố định tiêu chuẩn có thể được sử dụng đồng thời trên cả hai trục chính hay không. Khoảng cách tâm trục chính phải đủ lớn để tránh nhiễu giữa hai phôi và đồ gá của chúng trong quá trình gia công đồng thời.
• Independent vs. shared tool magazine: Một số trung tâm gia công trục chính kép sử dụng một ổ dao dùng chung duy nhất phục vụ cả hai trục chính, trong khi những trung tâm khác cung cấp cho mỗi trục chính một ổ chứa dao độc lập. Các ổ chứa độc lập cho phép mỗi trục xoay mang đồng thời một bộ công cụ hoàn toàn khác nhau — cần thiết cho sản xuất chi tiết hỗn hợp — nhưng làm tăng chi phí máy và diện tích sử dụng. Ổ chứa chung giúp giảm chi phí nhưng yêu cầu quản lý dao cẩn thận để tránh xung đột khi cả hai trục xoay đều yêu cầu thay dao cùng một lúc.
• Kiến trúc điều khiển CNC cho lập trình trục chính kép: Đánh giá khả năng của hệ thống CNC trong việc quản lý hai chương trình gia công đồng thời - cách lập trình và thực hiện hoạt động đồng bộ, cách quản lý xung đột trục giữa hai kênh, cách cảnh báo và dừng khẩn cấp trên một trục chính ảnh hưởng đến hoạt động của trục chính kia và những công cụ mô phỏng nào có sẵn để xác minh các chương trình kênh đôi trước khi cắt. Các bộ điều khiển từ Fanuc, Siemens, Mazatrol và Heidenhain đều hỗ trợ vận hành kênh đôi nhưng với các phương pháp lập trình và khả năng mô phỏng khác nhau.
• Workpiece loading system compatibility: Lợi thế về năng suất của trung tâm gia công trục chính kép chỉ được phát huy đầy đủ khi tải phôi theo kịp tốc độ đầu ra của máy. Evaluate compatibility with pallet changers, robotic loading cells, and part conveyors that can simultaneously load and unload both spindles. Hệ thống tải phải có kích thước để xử lý tốc độ thông lượng gấp đôi so với máy một trục chính mà không tạo ra tắc nghẽn xử lý.

Lập trình một trung tâm gia công trục chính kép: Những cân nhắc thực tế

Lập trình một trung tâm gia công CNC hai trục đòi hỏi phải lập kế hoạch bổ sung so với lập trình một trục chính, ngay cả khi cả hai trục xoay đều chạy các chương trình giống hệt nhau. Việc hiểu rõ các cân nhắc về lập trình dành riêng cho vận hành trục chính kép giúp các cửa hàng triển khai các máy này một cách nhanh chóng và tránh những cạm bẫy phổ biến làm trì hoãn việc đạt được năng suất sau khi lắp đặt.

Synchronized Dual-Channel Programming

Khi cả hai trục xoay chạy cùng một chương trình cùng một lúc, bộ điều khiển CNC sẽ thực thi song song hai kênh mã chương trình, với các điểm đồng bộ hóa - thường là các lệnh chờ mã M - được chèn vào các thời điểm quan trọng trong đó cả hai kênh phải đạt cùng trạng thái chương trình trước khi có thể tiếp tục. Ví dụ: cả hai trục xoay phải hoàn thành việc thay dao trước khi bắt đầu cắt, để tránh trường hợp một trục xoay đang di chuyển đến vị trí cắt trong khi trục xoay kia vẫn ở trong khu vực thay dao. Ánh xạ tất cả các yêu cầu đồng bộ hóa trước khi bắt đầu lập trình và kiểm tra kỹ lưỡng chương trình kênh đôi trong mô phỏng trước khi cắt khí là những bước thiết yếu mà các lập trình viên trục chính kép có kinh nghiệm không bao giờ bỏ qua.

Managing Tool Offsets Across Two Spindles

Mỗi trục chính trong trung tâm gia công trục chính kép có bộ thanh ghi bù chiều dài dao và bán kính riêng. Ngay cả khi các dụng cụ giống hệt nhau được sử dụng trên cả hai trục xoay, độ lệch phải được đo và nhập độc lập - sự chênh lệch chiều dài dụng cụ giữa các dụng cụ giống hệt nhau về danh nghĩa từ cùng một nhà sản xuất có thể là 5–20 µm, điều này rất quan trọng đối với công việc có dung sai chặt chẽ. Việc cài đặt trước các công cụ ngoại tuyến bằng bộ cài đặt trước công cụ và nhập độ lệch đo chính xác cho mỗi quần thể công cụ của trục xoay là cách tiếp cận chính xác cho các bộ phận chính xác. Đối với sản xuất số lượng lớn, trong đó giám sát SPC về kích thước bộ phận được sử dụng để quản lý bù mài mòn dụng cụ, hệ thống quản lý bù đắp phải được cấu hình để cập nhật độ lệch của từng trục xoay một cách độc lập dựa trên phản hồi từ hệ thống đo lường.

Những cân nhắc bảo trì cụ thể đối với các trung tâm gia công trục chính kép

Việc duy trì một trung tâm gia công trục chính kép bao gồm tất cả các nhiệm vụ bảo trì phòng ngừa tiêu chuẩn của máy một trục chính — bôi trơn trục chính, chăm sóc đường dẫn hướng, quản lý chất làm mát, thay thế bộ lọc — nhưng có phạm vi gấp đôi và có những cân nhắc bổ sung dành riêng cho kiến trúc hai trục chính. Các biện pháp bảo trì sau đây đặc biệt quan trọng để duy trì độ tin cậy và độ chính xác khi vận hành trục chính kép:

• Giám sát nhiệt trục chính độc lập: Cả hai trục xoay phải được theo dõi riêng về nhiệt độ vận hành thông qua hệ thống chẩn đoán của máy. Vấn đề về ổ trục hoặc vấn đề bôi trơn đang phát triển trong một trục chính sẽ biểu hiện bằng nhiệt độ trục chính tăng cao trước khi gây ra vấn đề về hiệu suất hoặc độ chính xác. Thiết lập các biên dạng nhiệt độ cơ bản cho cả hai trục xoay trong các điều kiện cắt xác định và điều tra ngay lập tức bất kỳ sai lệch nào so với đường cơ sở.
• Comparative accuracy checking between spindles: Định kỳ gia công các mẫu thử giống hệt nhau trên mỗi trục chính một cách độc lập và so sánh các kết quả kích thước. Sự khác biệt về kích thước giữa các trục chính cho thấy sự khác biệt về độ lệch nhiệt, độ mòn của đường dẫn hướng hoặc sự khác biệt về hiệu chuẩn cần được hiệu chỉnh trước khi chúng ảnh hưởng đến chất lượng sản xuất. Việc nắm bắt sớm sự khác biệt về độ chính xác giữa trục chính với trục chính cho phép hiệu chỉnh thông qua điều chỉnh độ lệch trước khi cần đến sự can thiệp cơ học.
• Quản lý công suất băng tải chip: Một trung tâm gia công trục chính kép tạo ra phoi với tốc độ gấp đôi so với máy một trục chính. Xác minh rằng hệ thống băng tải phoi có kích thước phù hợp với tải phoi kết hợp và lịch bảo trì băng tải có chiếm khối lượng phoi cao hơn hay không. Lỗi băng tải phoi do quá tải là nguyên nhân phổ biến gây ra thời gian ngừng hoạt động ngoài kế hoạch trên các máy trục chính kép được chuyển đổi từ dây chuyền trục đơn mà không nâng cấp cơ sở hạ tầng xử lý phoi.
• Coolant system maintenance: Hai trục cắt đồng thời đặt ra nhu cầu về hệ thống làm mát cao hơn đáng kể so với một trục chính. Thường xuyên kiểm tra lưu lượng bơm chất làm mát và áp suất đầu ra, duy trì nồng độ chất làm mát trong phạm vi thông số kỹ thuật — tốc độ loại bỏ kim loại cao hơn tạo ra nhiều nhiệt hơn và đặt ra yêu cầu lớn hơn về độ bôi trơn chất làm mát — đồng thời làm sạch bộ lọc bể làm mát thường xuyên hơn lịch trình bảo trì một trục chính đề xuất.
