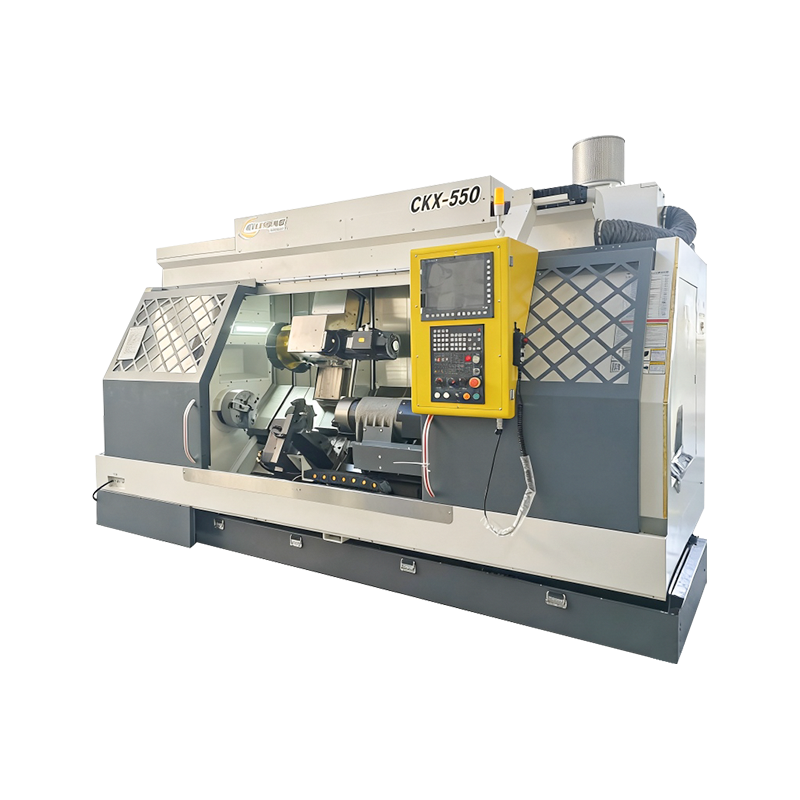

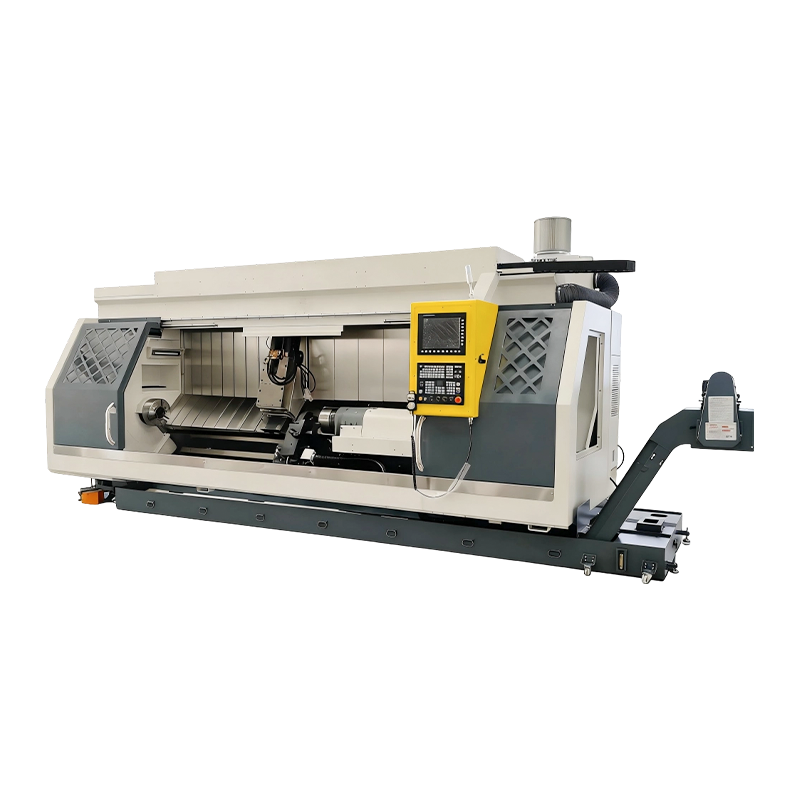

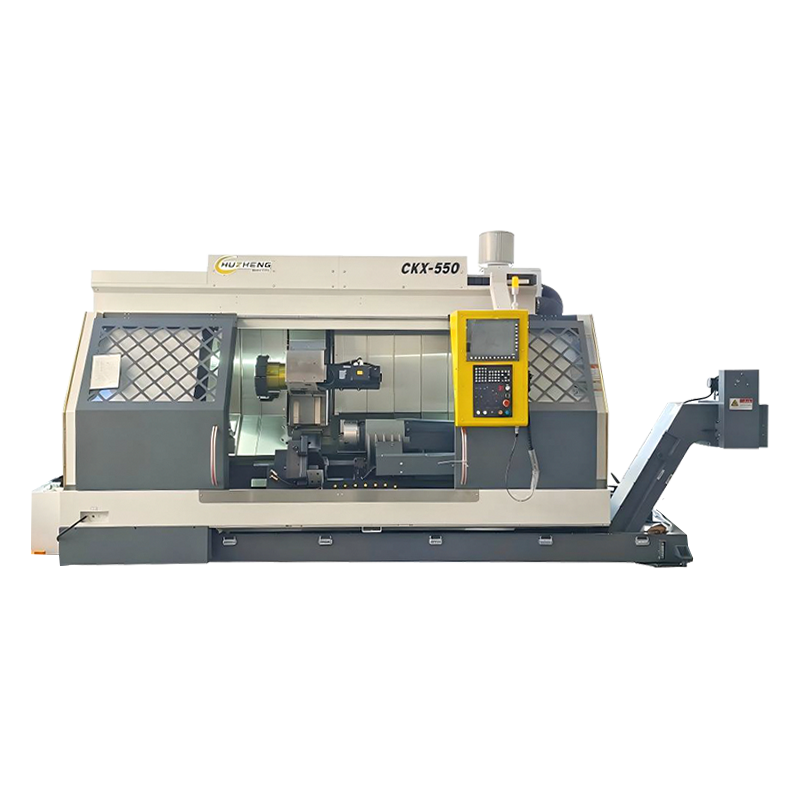

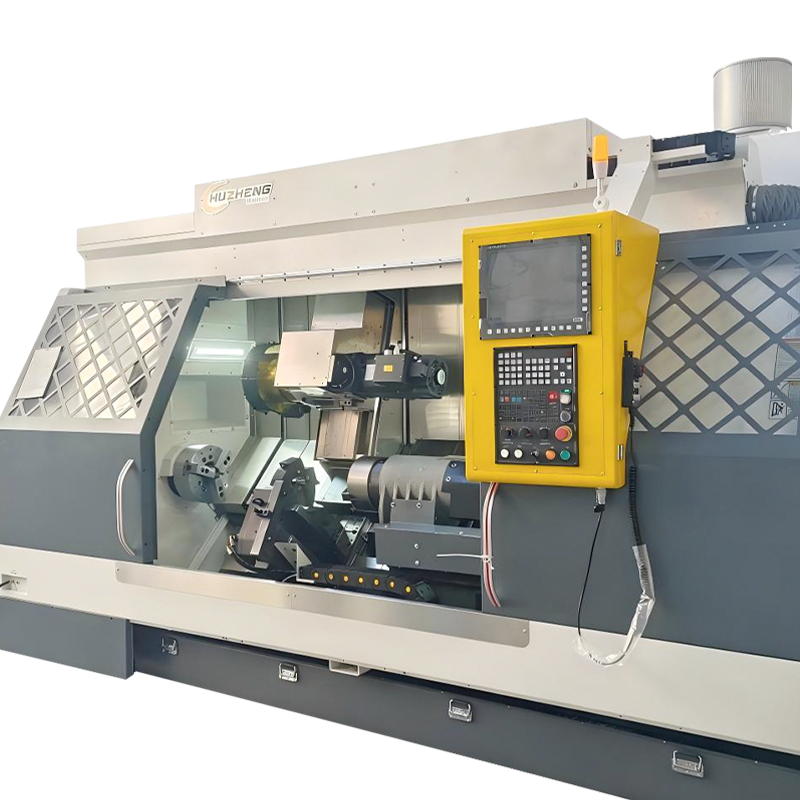

Dòng CKX - Máy tiện và phay trục kép có thể tùy chỉnh

Khi Turn-Mill Composite thực sự đánh bại “Lathe Mill”

A gia công hiệu quả máy công cụ composite máy nghiền quay cho thấy lợi thế của nó khi một bộ phận cần nhiều chuyển đổi mốc (tiện, phay, khoan, khai thác, các tính năng lệch tâm, lỗ góc) và chuỗi dung sai chặt chẽ. Nếu bạn di chuyển một bộ phận giữa các máy, mỗi lần kẹp lại sẽ gây ra lỗi, cộng với “chi phí ẩn” về thời gian thiết lập và kiểm tra trong quá trình.

• Các bộ phận có tính năng lăng trụ đồng trục: một lần kẹp duy trì độ đồng tâm và vị trí thực tốt hơn.
• Các lô trung bình có sự thay đổi thường xuyên: ít đồ đạc cố định hơn và ít độ lệch hơn giúp giảm thời gian không cắt.
• Các bộ phận có giá trị cao: rủi ro phế liệu giảm khi quy trình được hợp nhất và giám sát trong một hệ thống kiểm soát.

Trong dây chuyền riêng của mình, chúng tôi tập trung vào hoạt động R&D và cải tiến quy trình vào một thứ—công nghệ tổng hợp máy nghiền tiện—để tốc độ lặp lại được duy trì ở mức cao và nền tảng trở thành trưởng thành hơn với tỷ lệ thất bại thấp hơn theo thời gian.

Chiến lược dữ liệu: Cách bảo vệ sự đồng tâm và vị trí đích thực

Trên tổ hợp máy nghiền quay, mức tăng độ chính xác lớn nhất của bạn thường đến từ việc lập kế hoạch chuẩn thay vì theo đuổi các thông số kỹ thuật ở cấp độ micron. Mục tiêu là giữ cho các bề mặt chức năng được tham chiếu đến một tập dữ liệu ổn định trong tất cả các hoạt động.

Các quy tắc thực tế làm giảm sự chồng chéo dung sai

• Xoay đường kính và mặt định vị chính trước tiên, sau đó phay các chi tiết tham chiếu đến các bề mặt đó.
• Sử dụng việc thăm dò để “đóng vòng lặp” sau khi gia công thô, trước khi hoàn thiện các mẫu quan trọng.
• Tránh kẹp lại trừ khi cần thiết; nếu cần, hãy thiết lập lại mốc thời gian bằng cách sử dụng đầu dò trong trục chính và các tính năng định vị chuyên dụng.
• Giữ đường chạy dao nhất quán với GD&T của bạn: hoàn thiện các bề mặt có dung sai cuối cùng để giảm thiểu hiệu ứng biến dạng.

Một sai lầm phổ biến của người mua là “mua sắm thông số kỹ thuật” trong khi bỏ qua kỷ luật chuẩn mực. Trong sản xuất thực tế, tính liên tục của dữ liệu một lần thiết lập thường là đòn bẩy lớn hơn.

Trục B so với Phay Cố định: Những gì Bạn Đạt được, Những gì Bạn Phải Kiểm soát

Việc thêm trục B (hoặc khả năng phay đa trục tương đương) sẽ mở rộng phạm vi tính năng—các mặt góc cạnh, lỗ ghép, phay dạng tự do—mà không cần thiết lập phụ. Sự cân bằng là việc hiệu chỉnh và kỷ luật quy trình quan trọng hơn.

Nếu các bộ phận của bạn chủ yếu được phay 2,5D trên phôi tiện, bạn có thể không cần chế độ đa trục đầy đủ. Nhưng nếu bạn làm vậy, hãy đảm bảo rằng nhà xây dựng có phương pháp hiệu chuẩn đã được chứng minh và hỗ trợ các quy trình xác minh—đây là lúc nhà sản xuất tập trung vào R&D có thể giúp trải nghiệm sở hữu suôn sẻ hơn.

Kiểm soát chip: Yếu tố quyết định tiềm ẩn của thời gian hoạt động trong gia công tổng hợp

Việc cắt hỗn hợp máy nghiền tiện tạo ra các loại phoi hỗn hợp: phoi tiện dài, phoi phay gãy và phoi khoan dạng sợi. Việc thoát phoi không mang tính thẩm mỹ—nó ảnh hưởng đến độ bóng bề mặt, tuổi thọ dụng cụ, cảnh báo tải trục chính và thậm chí độ mòn trục nếu phoi quay vòng.

Những gì cần thiết kế trong quy trình

• Sử dụng hình học của máy cắt phoi để tiện; không “ép buộc” bẻ phoi bằng cách cho ăn quá nhiều nếu điều đó làm ảnh hưởng đến độ hoàn thiện.
• Các thao tác trình tự nên tiện nhiều không làm chôn vùi các tính năng phay tinh vi bên dưới phoi.
• Chất làm mát áp suất cao có giá trị nhất cho các vật liệu khoan sâu, chia tay và keo.
• Chú ý đến việc đóng chip xung quanh khu vực giữ trục phụ/trục phụ; đó là nguyên nhân thường xuyên gây ra thời gian ngừng hoạt động không mong muốn.

Khi đánh giá máy móc, hãy hỏi về thiết kế thoát phoi và khả năng bảo trì. Tại các cửa hàng thực tế, Độ ổn định của chip thường tương đương với độ ổn định của sản xuất .

Hành vi nhiệt: Tại sao xảy ra “Sáng tốt, chiều xấu”

Máy composite tập trung nhiều nguồn nhiệt hơn vào một vỏ: trục chính, trục phay, động cơ servo, vít bi và thường là trục chính thứ hai. Khi nhiệt độ thay đổi, các điểm trung tâm dụng cụ và sự phát triển trục chính cũng thay đổi—đặc biệt đáng chú ý trên các chi tiết dài hoặc lỗ sâu.

Chiến thuật sàn cửa hàng để ổn định độ chính xác

• Làm nóng bằng cách sử dụng tốc độ trục chính và chuyển động của trục đại diện, không chỉ chạy không tải.
• Hoàn thiện các đường kính/lỗ quan trọng sau khi máy đạt trạng thái nhiệt ổn định.
• Sử dụng thăm dò để bù đắp: đo tính năng tham chiếu và hiệu chỉnh độ lệch trước khi vượt qua lần cuối.
• Nếu khả năng chịu đựng của bạn quá chặt chẽ, hãy chuẩn hóa nhiệt độ nước làm mát và đóng cửa tủ trong quá trình hoàn thiện.

Bài học thực tế: độ lặp lại đến từ tính nhất quán nhiệt nhiều hơn một lần kiểm tra hình học.

Quản lý dụng cụ: Cách tránh va chạm và giảm thời gian không cắt

Bởi vì các hệ thống dụng cụ tiện và phay có chung phạm vi hoạt động nên việc quản lý dụng cụ vừa là đòn bẩy năng suất vừa là yêu cầu an toàn. Sự va chạm thường xảy ra do những thay đổi về chiều dài dao bị bỏ qua, các khoảng lệch gia công được thiết lập kém hoặc các quy ước tọa độ hỗn hợp giữa chu trình tiện và phay.

Kiểm soát quy trình có giá trị tiêu chuẩn hóa

• Duy trì một gia công hiệu quả máy công cụ composite máy nghiền quay thư viện có chiều dài đo đã được xác minh và giới hạn nhô ra; khóa các chỉnh sửa đằng sau quyền.
• Sử dụng công cụ đo lường sẵn trong máy nếu có thể để phát hiện sớm độ lệch của độ lệch.
• Tiêu chuẩn hóa các mặt phẳng an toàn cho cả nguyên công tiện và phay; tránh “mặt phẳng an toàn tùy chỉnh” cho mỗi lập trình viên.
• Giới thiệu giao thức chạy khô cho các chương trình mới: giảm lượng tiến dao, khối đơn và tiêu điểm kiểm tra va chạm gần mâm cặp/hàm.

Đây cũng là lý do tại sao chúng tôi duy trì các phụ tùng thay thế và hỗ trợ kỹ thuật dành riêng cho một loại máy: phản ứng nhanh có ý nghĩa nhất khi bạn đang cố gắng bảo vệ thời gian hoạt động.

Các lựa chọn làm việc tạo nên hoặc phá vỡ gia công hỗn hợp

Trong gia công tổ hợp máy phay quay, mâm cặp và hàm kẹp làm nhiều việc hơn là chỉ giữ— chúng xác định mốc, ảnh hưởng đến độ tròn và xác định xem các nguyên công chuyển có ổn định hay không. Kẹp quá chặt có thể làm biến dạng các bộ phận có thành mỏng; kẹp dưới gây ra hiện tượng trượt vi mô làm hỏng độ hoàn thiện bề mặt và độ chính xác của vị trí.

Các tình huống phổ biến và cách thực hành tốt nhất

• Ống/vòng mỏng: sử dụng hàm khoan mềm với lực kẹp tương đương dùng trong sản xuất; hoàn thành các ID quan trọng sau khi căng thẳng được ổn định.
• Trục dài: sử dụng ụ sau/hỗ trợ hoặc giải pháp ổn định; ưu tiên kiểm soát độ rung trước khi tăng tốc độ.
• Chuyển sang trục chính phụ: thêm tính năng định vị (phi công/vai) để tay cầm thứ hai tham chiếu một bề mặt đã biết.
• Phay mô-men xoắn cao trên phôi tiện: kiểm tra răng cưa hàm và kiểu tiếp xúc; liên lạc kém là một nguồn trò chuyện thầm lặng.

Nếu bạn muốn đánh giá nhanh: trước tiên hãy cải thiện khả năng duy trì công việc, sau đó điều chỉnh các tham số—những thay đổi về khả năng duy trì công việc có thể mang lại cải thiện năng suất ngay lập tức .
