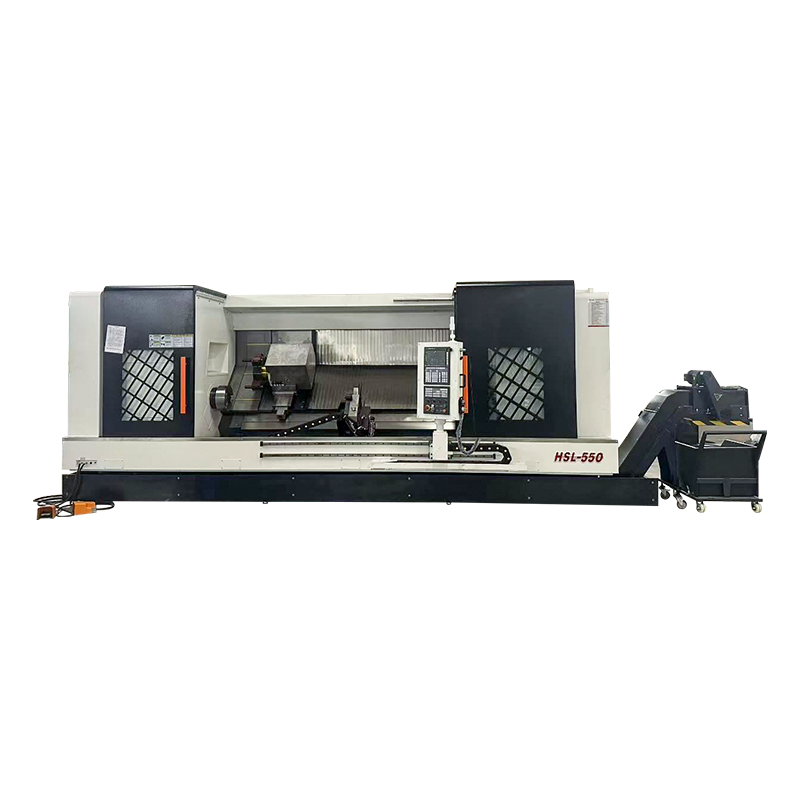

Dòng HSL - Máy tiện và phay hai trục công suất lớn

“Nhiệm vụ nặng nề” thực sự có ý nghĩa gì trong việc cắt CNC

Trong các xưởng thực tế, “nhiệm vụ nặng nề” không liên quan đến trọng lượng của tờ rơi quảng cáo mà quan trọng hơn là liệu máy có thể giữ được hình dạng khi bạn đẩy tải chip hay không. Một nguyên tắc thực tế: sự cứng nhắc biểu hiện như Tải trọng trục chính ổn định, bề mặt hoàn thiện đồng nhất và kích thước có thể lặp lại theo các thông số cắt giống nhau. Nếu các bộ phận của bạn bắt đầu trôi đi sau một vài giờ, yếu tố hạn chế thường là cấu trúc, hỗ trợ đường dẫn hoặc trạng thái nhiệt—không phải đường chạy dao.

Các chỉ số về độ cứng người mua có thể xác minh

• Cắt cùng một chi tiết khi bắt đầu và kết thúc ca làm việc; so sánh độ lệch kích thước (cấu trúc nhiệt).
• Lắng nghe tiếng kêu bắt đầu khi nguồn cấp dữ liệu tăng lên—tiếng kêu sớm thường cho thấy độ cứng của vòng lặp yếu.
• Kiểm tra dấu đảo ngược trục trên các bức tường thẳng—điều chỉnh phản ứng ngược/phụ và tải trước đường dẫn hướng xuất hiện ở đây.
• Đo độ phẳng sau khi gia công bề mặt nặng; việc phục hồi cấu trúc cũng quan trọng như công suất trục chính.

Về phía chúng tôi, chúng tôi luôn kiểm soát chất lượng chặt chẽ từ khâu đúc đến lắp ráp vì lời hứa “hạng nặng” chỉ thực hiện được khi toàn bộ dây chuyền có độ cứng nhất quán.

Công suất trục chính và mô-men xoắn: Công suất cắt đến từ đâu

Nhiều người mua chỉ so sánh kW đỉnh của Máy công cụ cắt CNC hạng nặng , nhưng việc cắt nhiều phụ thuộc vào mô-men xoắn ở tốc độ RPM bạn thực sự sử dụng . Gia công thô thép ở tốc độ vòng tua thấp đến trung bình cần mô-men xoắn; hoàn thiện tốc độ cao cần sức mạnh và sự cân bằng. Nếu bạn chạy máy phay mặt lớn hoặc rãnh sâu, hãy yêu cầu đường cong mô-men xoắn hoặc ít nhất là dải mô-men xoắn định mức.

Hướng dẫn kết hợp nhanh

Hướng dẫn & mài: Tại sao “Chuyển động mượt mà” lại ảnh hưởng đến độ chính xác

Độ ổn định cắt phụ thuộc vào chất lượng chuyển động. Ngay cả với các động cơ servo tốt, độ thẳng của đường dẫn hướng, tính nhất quán của tải trước và hình dạng tiếp xúc đều ảnh hưởng đến độ rung và lỗi đường viền. Đó là lý do tại sao các thiết bị như máy mài bề mặt và máy mài dẫn hướng lại quan trọng: chúng cho phép kiểm soát chặt chẽ hơn giao diện trượt/lăn nơi độ chính xác thực sự tồn tại.

Các triệu chứng thường gặp và ý nghĩa chúng thường chỉ ra

• Bề mặt gợn sóng trên mặt phẳng: cộng hưởng ma sát không đều hoặc giảm chấn không đủ.
• Các góc lồi trong đường viền: giới hạn gia tốc, lỗi đi sau trợ động hoặc trượt tay.
• Sự thay đổi kích thước giữa các trục: hình học của đường dẫn hướng không khớp hoặc các vấn đề về căn chỉnh trục vít me bi.
• Dấu hiệu định kỳ: lỗi bước vít me bi, hiệu ứng độ phân giải của bộ mã hóa hoặc độ lệch cơ học.

Trong dây chuyền sản xuất của mình, chúng tôi tiếp tục mài và lắp ráp trong cùng một vòng lặp chất lượng để độ mượt của chuyển động luôn nhất quán từ máy này sang máy khác.

Hỗn hợp phay tiện: Hiệu quả thực sự đến từ đâu

Hỗn hợp phay tiện không chỉ là “nhiều chức năng hơn”. Hiệu quả đến từ việc giảm việc kẹp lại và chuyển dữ liệu chuẩn. Mỗi khi bạn chuyển một bộ phận sang thiết lập thứ hai, bạn sẽ thêm lỗi chồng lên nhau, thời gian xử lý và nguy cơ phế liệu. Với xử lý tổng hợp, mục tiêu là một lần kẹp, gia công hoàn chỉnh —đặc biệt có giá trị đối với các bộ phận có độ đồng trục, độ đồng tâm và dung sai vị trí.

Khi gia công composite có giá trị nhất

• Các bộ phận yêu cầu độ đồng tâm chặt chẽ giữa OD/ID được xoay và các tính năng được phay.
• Các bộ phận có lỗ góc cạnh hoặc rãnh then phải tham chiếu mốc chuẩn quay.
• Các công việc có tính kết hợp cao trong đó thời gian thiết lập chiếm ưu thế trong thời gian cắt.
• Các bộ phận có thành mỏng bị biến dạng khi không được kẹp và kẹp lại.

Chúng tôi đầu tư tất cả các nguồn lực R&D vào công nghệ tổng hợp vì tốc độ lặp lại rất quan trọng: nâng cấp nhanh hơn sẽ giúp tiết kiệm thời gian chu kỳ thực tế tại xưởng của bạn.

Chiến lược Workholding: Yếu tố chi phí tiềm ẩn

Nhiều vấn đề về “năng lực” thực ra là vấn đề về việc duy trì công việc. Nếu một bộ phận di chuyển dưới tải, bạn sẽ giảm bước tiến, thêm lò xo hoặc chấp nhận phế liệu—không điều nào trong số đó hiển thị trong thông số kỹ thuật của máy. A Máy công cụ cắt CNC hạng nặng hoạt động tốt nhất khi độ cứng vòng lặp của vật cố định phù hợp với độ cứng vòng lặp của máy.

Kiểm tra thực tế trước khi đổ lỗi cho máy

1. Đánh dấu bộ phận và vật cố định, thực hiện bước gia công thô, sau đó xác minh bất kỳ sự dịch chuyển nào tại các điểm đánh dấu.
2. Đo độ biến dạng của bộ phận sau khi tháo kẹp; biến dạng cho thấy các vấn đề về chiến lược kẹp.
3. Giảm phần nhô ra và tăng điểm hỗ trợ; độ cứng tăng mạnh theo đòn bẩy.
4. Kiểm tra vùng tiếp xúc của hàm/gố định; các miếng vá tiếp xúc nhỏ tập trung ứng suất và trượt.

Nếu bạn chia sẻ các bản vẽ bộ phận điển hình và dung sai mục tiêu của mình, tôi thường đề xuất các khái niệm về thiết bị cố định giúp cho việc cắt nặng có thể dự đoán được thay vì “dễ vỡ”.

Quản lý nhiệt: Tại sao độ chính xác lại giảm giữa ca

Đặc tính nhiệt là một trong những yếu tố bị bỏ qua nhiều nhất trong quá trình cắt nặng. Nhiệt đến từ vòng bi trục chính, động cơ, năng lượng cắt, nhiệt độ nước làm mát và sự thay đổi của môi trường xung quanh. Kết quả là sự thay đổi hình học chậm. Điều quan trọng không phải là “không có nhiệt” mà là có thể dự đoán được, bù nhiệt .

Người mua nên hỏi gì về

• Thời gian khởi động để ổn định các kích thước chính theo RPM/tải thông thường.
• Bố trí làm mát (trục chính, động cơ, vít bi) và kiểm soát nhiệt độ nước làm mát.
• Khả năng bù nhiệt trong hệ thống CNC (nếu có).
• Khả năng lặp lại sau khi chuyển đổi từ nhàn rỗi sang cắt (phổ biến ở các cửa hàng việc làm).
