Máy phay và tiện năm trục: Chúng hoạt động như thế nào, chúng có thể làm gì và khi nào chúng đáng để đầu tư

Máy phay và tiện năm trục là gì - và tại sao nó thay đổi Những gì có thể xảy ra

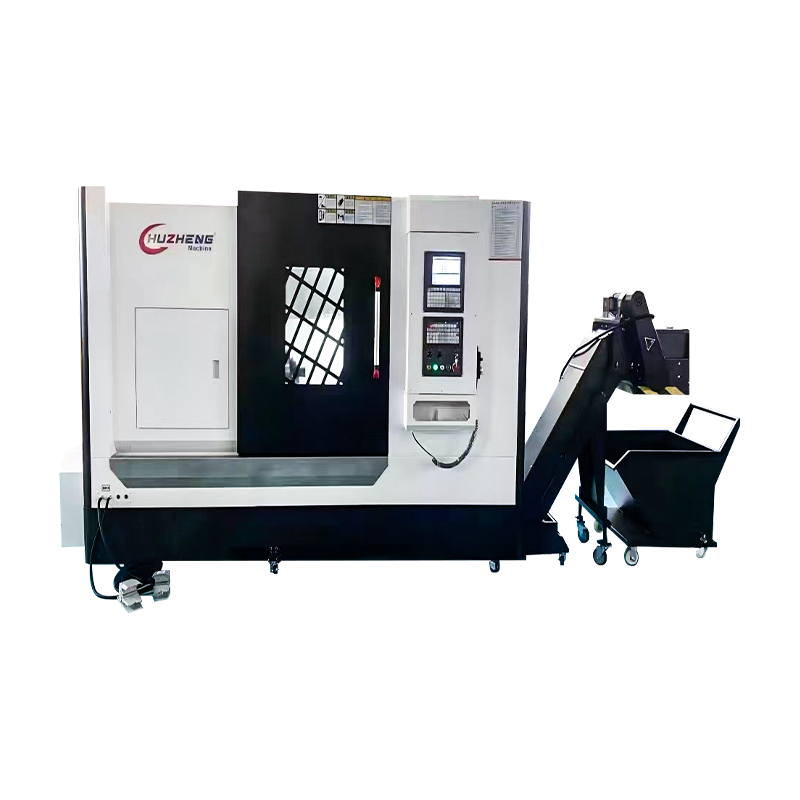

A máy phay và tiện năm trục là một máy công cụ đa tác vụ kết hợp toàn bộ khả năng của một trung tâm gia công 5 trục — tạo đường viền đồng thời trên ba trục tuyến tính (X, Y, Z) và hai trục quay (thường là A và B, hoặc B và C) — với một trục quay có khả năng quay phôi cho các nguyên công tiện thông thường và tiện cứng. Kết quả là một chiếc máy duy nhất có thể tạo ra hầu như bất kỳ hình học nào mà người thiết kế bộ phận có thể chỉ định: các bề mặt được điêu khắc dạng tự do, các lỗ góc ghép, các tính năng cắt xén, đường kính tiện, ren và gia công trước và sau hoàn chỉnh, tất cả mà không cần tháo bộ phận khỏi kẹp ban đầu.

Các trung tâm gia công ba trục và máy tiện CNC là những công cụ chính xác trong sản xuất chính xác trong nhiều thập kỷ và chúng vẫn thích hợp cho các bộ phận đơn giản về mặt hình học. Nhưng khi các thiết kế sản phẩm ngày càng phức tạp hơn — do yêu cầu về trọng lượng nhẹ trong ngành hàng không vũ trụ và ô tô, thu nhỏ trong các thiết bị y tế và tối ưu hóa hiệu suất trong thiết bị năng lượng — số lượng thiết lập cần thiết để hoàn thành một bộ phận trên các máy thông thường đã tăng lên ba, bốn, năm hoặc nhiều hơn. Mỗi thiết lập đều đưa ra lỗi vị trí, rủi ro xử lý và thời gian không cắt. Máy phay tiện năm trục thu gọn trình tự này thành một lần kẹp duy nhất, loại bỏ lỗi tích lũy và rút ngắn đáng kể tổng thời gian từ nguyên liệu thô đến bộ phận hoàn thiện.

Loại máy này được biết đến với nhiều tên gọi trong ngành — trung tâm tiện máy phay 5 trục, trung tâm gia công máy phay quay, trung tâm tiện đa trục và máy đa tác vụ 5 trục — tất cả đều đề cập đến cùng một khả năng cơ bản: sự tích hợp của phay số trục cao với tiện trên một nền tảng. Các nhà chế tạo máy công cụ hàng đầu cung cấp nền tảng trong danh mục này bao gồm DMG Mori (dòng CMX và CTX), Mazak (dòng Integrex), Okuma (dòng Multus), Index, WFL Millturn Technologies và Hermle, mỗi nền tảng có kiến ​​trúc máy đặc biệt phù hợp với kích cỡ phôi, khối lượng sản xuất và yêu cầu ngành khác nhau.

Giải thích về Năm trục: Mỗi trục đóng góp gì cho khả năng gia công

Hiểu chức năng của mỗi trục trong máy phay tiện năm trục - và khả năng bổ sung mà mỗi trục quay bổ sung qua một cấu hình đơn giản hơn - là điều cần thiết để đánh giá xem một máy nhất định có phù hợp với yêu cầu sản xuất hay không. Việc thêm trục giúp tăng khả năng nhưng cũng làm tăng độ phức tạp của việc lập trình, chi phí máy và mức độ kỹ năng cần thiết để vận hành máy hiệu quả. Quyết định chỉ định khả năng 5 trục thay vì 3 2 hoặc 4 trục phải được chứng minh bằng các đặc điểm bộ phận cụ thể yêu cầu khả năng đó.

X, Y và Z: Ba trục tuyến tính

Ba trục tuyến tính xác định đường bao làm việc Descartes của máy - khối vật lý trong đó dụng cụ cắt có thể chạm tới bất kỳ điểm nào. Hành trình trục X chi phối tầm với ngang qua bệ máy; Hành trình trục Z xác định độ sâu cắt dọc theo trục trục chính; Hành trình trục Y cho phép phay ngoài đường tâm ở trên và dưới đường tâm của bộ phận. Trong máy phay tiện, trục Y đặc biệt quan trọng vì nó là thứ phân biệt máy với máy tiện CNC đơn giản hơn với dụng cụ trực tiếp - không có hành trình trục Y, các tính năng lệch tâm như lỗ lệch tâm, khe khóa song song và các lỗ khoan bù hướng tâm là không thể hoặc yêu cầu các giải pháp sáng tạo và không chính xác bằng cách sử dụng xoay trục C kết hợp với định vị trục X.

Trục B: Trục phay nghiêng

Trục B trên máy phay tiện năm trục là trục quay làm nghiêng trục phay trong mặt phẳng X-Z - thường trong phạm vi −30° đến 210° hoặc tương tự, tùy thuộc vào thiết kế máy. Khả năng nghiêng này là tính năng cho phép tạo đường viền đồng thời 5 trục thực sự trên nền tảng phay tiện. Với trục B, dụng cụ cắt có thể tiếp cận bất kỳ bề mặt phôi nào từ bất kỳ góc nào trong đường bao hình học của máy, cho phép khoan lỗ góc phức hợp, phay cắt dưới, gia công lưỡi cánh quạt, định hình cánh tuabin và tạo đường viền bề mặt dạng tự do yêu cầu trục dụng cụ liên tục thay đổi hướng so với bề mặt phôi trong quá trình cắt. Trục B cũng cho phép trục phay được lập chỉ mục theo vị trí nằm ngang để thực hiện các thao tác tiện - dụng cụ tiện được giữ một cách hiệu quả ở một góc chính xác so với trục xoay phôi, cho phép tiện cứng và tiện ren bằng hệ thống truyền động mạnh mẽ của trục phay.

Trục C: Trục xoay làm trục định vị

Trục C là trục quay của trục quay phôi chính, được lập trình dưới dạng trục định vị và đường viền CNC đầy đủ thay vì chỉ đơn giản là một bộ truyền động quay liên tục. Đối với nguyên công tiện, trục C dẫn động phôi ở tốc độ trục chính cần thiết. Đối với các nguyên công phay và khoan, trục C lập chỉ mục phôi cho bất kỳ vị trí góc nào - điều chỉnh lỗ chéo theo mối quan hệ góc cụ thể với mặt phẳng quay, định vị vòng tròn lỗ bu lông hoặc định hướng rãnh then tới mốc chuẩn ren. Trong phay đồng thời 5 trục, trục C có thể được sử dụng làm trục tạo đường viền phối hợp cùng với độ nghiêng của trục B cho các đặc điểm xoắn ốc của máy, biên dạng cam tang trống và rãnh xoắn ốc trên các bộ phận quay — các nguyên công đòi hỏi chuyển động đồng bộ của cả hướng dao và chuyển động quay của phôi.

Cấu hình máy: Cấu trúc của Trung tâm Phay tiện 5 trục

Máy phay và tiện năm trục được chế tạo theo nhiều cấu hình cấu trúc phản ánh các cách tiếp cận khác nhau để đạt được chuyển động trục, công suất phôi, độ cứng và khả năng tiếp cận cần thiết. Mỗi cấu hình tạo ra sự thỏa hiệp khác nhau giữa độ cứng, phạm vi hoạt động, khả năng thoát phoi và diện tích máy. Hiểu được những khác biệt về kiến ​​trúc này sẽ giúp người mua kết hợp nền tảng máy với phạm vi kích thước bộ phận cụ thể và môi trường sản xuất mà họ đang lên kế hoạch.

Trục quay ngang với đầu phay trục B

Cấu hình phổ biến nhất cho các trung tâm tiện máy phay 5 trục từ trung bình đến lớn đặt trục chính phôi theo chiều ngang — giống như máy tiện CNC thông thường — với trục phay riêng được gắn trên đầu xoay trục B trên cột máy. Trục quay quay phôi để thực hiện nguyên công tiện trong khi đầu phay nghiêng để thực hiện phay nhiều trục. Cấu hình này xử lý phạm vi hoạt động trục và mâm cặp rộng nhất, đồng thời hưởng lợi từ việc thoát phoi theo chiều ngang — phoi rơi ra khỏi phôi nhờ trọng lực, giảm nguy cơ cắt lại và hư hỏng do nhiệt. Các máy có cấu hình này của Mazak (Integrex i-series), Okuma (Multus B) và DMG Mori (CTX beta TC) là những nền tảng được triển khai rộng rãi nhất trong kỹ thuật chính xác và sản xuất linh kiện hàng không vũ trụ.

Trung tâm Mill-Turn với trục phụ và tháp pháo thấp hơn

Nhiều bệ máy phay tiện năm trục kết hợp trục chính phụ thứ hai để lấy chi tiết từ trục chính sau khi gia công mặt trước hoàn tất và hiển thị mặt sau để gia công phía sau đồng thời hoặc tuần tự. Tháp pháo thấp hơn cung cấp thêm dụng cụ tĩnh và dẫn động cho các hoạt động đồng thời - trục phay trục B phía trên có một tính năng trong khi tháp pháo phía dưới đồng thời thực hiện tiện hoặc khoan trên đường kính khác. Khả năng cắt đồng thời của nhiều công cụ này cho phép rút ngắn thời gian chu trình trên các bộ phận phức tạp và là tiêu chuẩn cấu hình để sản xuất khối lượng lớn các bộ phận năng lượng và hàng không vũ trụ phức tạp trong đó tốc độ sử dụng máy và thời gian chu trình trực tiếp điều chỉnh chi phí đơn vị.

Máy tiện kiểu sàn và giàn

Đối với các phôi rất lớn — trục phát điện, các bộ phận kết cấu hàng không vũ trụ lớn, thân van dầu và khí đốt, và các bộ phận tuabin gió — máy phay tiện 5 trục kiểu sàn và giàn cung cấp vỏ làm việc và độ cứng kết cấu cần thiết. WFL Millturn Technologies chuyên về phân khúc này, sản xuất các máy có khả năng gia công trục có chiều dài lên tới 5 mét và đường kính 1 mét với khả năng phay 5 trục đầy đủ. Những máy này thường bao gồm nhiều trục phay, bộ phận khoan lỗ sâu và hệ thống đo trong quá trình được tích hợp vào cấu trúc máy, cho phép gia công hoàn chỉnh các bộ phận cần có xưởng máy chuyên dụng và nhiều máy chuyên dụng theo phương pháp sản xuất thông thường.

Các ngành và bộ phận phụ thuộc vào gia công phay tiện năm trục

Máy phay và tiện năm trục đã trở nên không thể thiếu trong các ngành công nghiệp nơi mà độ phức tạp của bộ phận, độ khó của vật liệu, yêu cầu về độ chính xác về kích thước và áp lực kinh tế để giảm bớt các thiết lập đều hội tụ. Các lĩnh vực sau đây chiếm phần lớn việc lắp đặt máy phay tiện năm trục trên toàn thế giới và các loại bộ phận chúng sản xuất minh họa chính xác lý do tại sao công nghệ này được chứng minh là phù hợp hơn các giải pháp thay thế đơn giản hơn.

Hàng không vũ trụ: Các bộ phận kết cấu và bộ phận quay

Hàng không vũ trụ là thị trường lớn nhất dành cho máy phay tiện 5 trục. Trục động cơ tuabin, cánh quạt (đĩa cánh), cánh quạt, phụ kiện kết cấu và các bộ phận của thiết bị hạ cánh kết hợp các tạp chí ổ trục quay, biên dạng khí động học được phay, các đường làm mát được khoan và các tính năng góc phức hợp bằng titan, Inconel và hợp kim nhôm có độ bền cao khó gia công và tạo ra phế liệu đắt tiền khi xảy ra lỗi. Một blisk đơn — một đĩa rôto có cánh tích hợp thay thế cụm đĩa có cánh thông thường — yêu cầu tạo đường viền đồng thời 5 trục để gia công các biên dạng cánh ba chiều phức tạp giữa các cánh liền kề, kết hợp với việc quay lỗ trục và vành. Chỉ máy phay tiện năm trục mới có thể hoàn thiện thành phần này với số lượng thiết lập có thể quản lý được trong khi vẫn duy trì dung sai vị trí giữa dạng lưỡi dao và mốc trung tâm mà thiết kế động cơ yêu cầu.

Sản xuất thiết bị y tế

Cấy ghép chỉnh hình, dụng cụ phẫu thuật và các bộ phận cấy ghép nha khoa đại diện cho một số phôi gia công có yêu cầu khắt khe nhất trong sản xuất chính xác. Các bộ phận cấy ghép khớp háng và đầu gối bằng titan kết hợp các bề mặt ổ trục hình cầu có độ bóng cao (yêu cầu đường viền 5 trục để đạt được độ chính xác hình học cần thiết cho chức năng khớp), lỗ côn và côn Morse (các đặc điểm xoay) và cấu trúc cố định xương (các đường cắt được phay và các bề mặt có kết cấu). Hợp kim titan cấp y tế Ti-6Al-4V nổi tiếng là khó gia công — nó cứng lại nhanh, dẫn nhiệt vào chip kém và tạo ra các cạnh tích hợp trên dụng cụ cắt. Việc hoàn thành bộ phận cấy ghép chỉnh hình bằng titan trong một hoặc hai thiết lập trên máy phay tiện năm trục thay vì bốn hoặc năm thiết lập trên nhiều máy giúp giảm đáng kể mức độ phơi nhiễm tổng thể của bộ phận trong việc xử lý hư hỏng và độ rão kích thước, đồng thời đơn giản hóa tài liệu truy xuất nguồn gốc theo yêu cầu của các tiêu chuẩn quy định về thiết bị y tế.

Dầu khí: Thân van và dụng cụ hạ lỗ

Thân van áp suất cao, cụm cuộn cảm, dụng cụ khoan lỗ khoan và các bộ phận đa tạp dưới biển trong lĩnh vực dầu khí được đặc trưng bởi các phôi lớn, nặng bằng hợp kim chống ăn mòn (không gỉ song công, Inconel 625, 17-4PH) với hình học lỗ khoan bên trong phức tạp, các lối đi góc cạnh và bề mặt tựa được phủ chính xác. Cấu hình cổng không đối xứng và các lỗ giao nhau theo góc trong các bộ phận này yêu cầu khả năng nghiêng trục B để khoan và phay nội suy ở các góc ghép — các tính năng không thể đạt được nếu không có khả năng quay phay 5 trục và mặt khác sẽ yêu cầu đồ gá tùy chỉnh và nhiều trình tự thiết lập gây ra lỗi định vị không thể chấp nhận được trong các bề mặt bịt kín quan trọng.

Năng lượng và phát điện

Bánh xe máy nén tuabin khí, vòng cánh tuabin hơi, cánh bơm và trục rôto máy phát điện được sản xuất với khối lượng thấp từ các siêu hợp kim khó gia công và vật rèn có đường kính lớn mang lại giá trị vật liệu rất lớn trên mỗi phôi. Trường hợp kinh tế cho gia công máy phay tiện năm trục trong lĩnh vực này được thúc đẩy bởi giá trị vật liệu chứ không phải khối lượng - một lần rèn đĩa tuabin Inconel 718 có thể tiêu tốn chi phí vật liệu từ 50.000–200.000 USD trước khi bắt đầu bất kỳ quá trình gia công nào. Việc hoàn thiện phôi này trong một hoặc hai thiết lập trên nền máy phay 5 trục đã được chứng minh sẽ loại bỏ rủi ro dịch chuyển chuẩn xảy ra khi chuyển một vật rèn lớn, nặng, đắt tiền giữa nhiều máy và đồ gá, giúp chi phí cao của máy dễ dàng được chứng minh bằng cách giảm rủi ro phế liệu và làm lại.

Thông số kỹ thuật chính xác định khả năng của máy phay tiện năm trục

Việc chọn máy phay và tiện năm trục yêu cầu đánh giá bộ thông số kỹ thuật phong phú hơn so với trung tâm gia công độc lập hoặc máy tiện CNC. Các thông số kỹ thuật tương tác với nhau - một máy có phạm vi quay lớn nhưng phạm vi trục B hạn chế không thể gia công các tính năng góc ghép và một máy có độ chính xác đường viền 5 trục đồng thời tuyệt vời nhưng mô-men xoắn trục quay không đủ không thể thực hiện gia công thô hiệu quả các vật rèn lớn. Bảng sau đây bao gồm các thông số quan trọng và ý nghĩa của chúng đối với khả năng thực tế của máy.

Bù nhiệt là một thông số kỹ thuật không xuất hiện nổi bật trong tài liệu bán hàng nhưng có tác động đáng kể đến khả năng duy trì độ chính xác định vị của máy trong toàn bộ ca sản xuất. Khi máy nóng lên thông qua chuyển động quay của trục chính, hoạt động dẫn động trục và nhiệt cắt, cấu trúc máy giãn nở về mặt nhiệt theo các mẫu phức tạp, không đồng nhất làm dịch chuyển vị trí của đầu dụng cụ so với phôi gia công vài micromet. Máy phay tiện năm trục hiệu suất cao bao gồm hệ thống bù nhiệt toàn diện — sử dụng cảm biến nhiệt độ được phân bổ trên toàn bộ cấu trúc máy, kết hợp với các thuật toán bù được tích hợp trong bộ điều khiển CNC — liên tục điều chỉnh các vị trí trục để duy trì độ chính xác đã hiệu chỉnh bất kể trạng thái nhiệt. Đối với các bộ phận y tế và hàng không vũ trụ có độ chính xác cao có dung sai chặt chẽ hơn ±10 µm, việc xác minh tính hiệu quả của hệ thống bù nhiệt trong quá trình kiểm tra nghiệm thu tại nhà máy ở toàn bộ chu kỳ sản xuất là một bước thiết yếu trước khi chấp nhận giao máy.

Chiến lược lập trình CAM cho gia công phay tiện năm trục

Lập trình máy phay và tiện năm trục phức tạp hơn đáng kể so với lập trình trung tâm gia công 3 trục hoặc máy tiện CNC một cách độc lập và độ phức tạp còn tăng cao hơn khi tạo đường viền 5 trục đồng thời, gia công nhiều trục chính đồng thời và trình tự chuyển bộ phận trục chính phụ đều có trong cùng một chương trình. Lập trình hiệu quả đòi hỏi cả phần mềm CAM có năng lực và lập trình viên có hiểu biết sâu sắc về động học của máy, chiến lược đường chạy dao cụ thể cho gia công tiện phay 5 trục và hình học va chạm của máy trong mọi cấu hình trục.

Lựa chọn phần mềm CAM và chất lượng sau xử lý

Các hệ thống CAM có khả năng phay tiện 5 trục hoàn thiện bao gồm Mastercam Mill-Turn, Siemens NX CAM, Hypermill Turn Mill, SolidCAM iMachining và Delcam PowerMill (nay là Autodesk). Chất lượng của bộ xử lý hậu kỳ - mô-đun phần mềm chuyển các đường chạy dao CAM thành mã G dành riêng cho máy - cũng quan trọng như chính hệ thống CAM. Bộ xử lý sau được cấu hình kém cho máy phay tiện 5 trục có thể tạo ra mã thực thi chính xác trong mô phỏng CAM nhưng khiến CNC của máy thực hiện nghiêng trục B theo hướng quay khác với mong đợi hoặc không xử lý chính xác phép biến đổi động học tại các vị trí trục B gần các cấu hình đơn lẻ của máy (thường ở B = 0° và B = 90°). Làm việc với nhà cung cấp bộ xử lý sau CAM có kinh nghiệm với nhãn hiệu máy cụ thể và sự kết hợp điều khiển CNC — thay vì sử dụng một trụ chung và điều chỉnh nó — được đặc biệt khuyến nghị đối với các cửa hàng mới làm quen với lập trình phay tiện 5 trục.

Tránh va chạm và mô phỏng máy

Hình dạng phức tạp của máy phay tiện năm trục — với đầu xoay trục B, ổ chứa dụng cụ lớn, ụ sau, trục chính phụ, mâm dao phía dưới và đường bao phôi thay đổi theo mọi vị trí trục B và trục C — tạo ra rủi ro va chạm mà về cơ bản là không thể đánh giá về mặt tinh thần và rất rủi ro khi đánh giá bằng cách kiểm chứng tốc độ tiến dao chậm trên máy. Mô phỏng máy đầy đủ bằng mô hình máy ảo chính xác — trong hệ thống CAM hoặc trong môi trường mô phỏng máy chuyên dụng như Vericut hoặc NC Simul — không phải là tùy chọn trên các chương trình tiện máy phay năm trục. Đây là một bước bắt buộc trong quy trình lập trình. Mô phỏng xác định giá đỡ dao với va chạm phôi, va chạm giữa đầu trục chính với va chạm cố định và sự can thiệp giữa các trạm công cụ hoạt động đồng thời trước khi chương trình chạy trên thời gian máy thực, bảo vệ cả máy và phôi khỏi các sự kiện va chạm thảm khốc có thể xảy ra khiến tốn nhiều ngày ngừng hoạt động và chi phí sửa chữa đáng kể.

Chiến lược đường chạy dao cụ thể cho công việc phay tiện

Một số chiến lược đường chạy dao dành riêng cho gia công phay tiện năm trục và tạo ra kết quả tốt hơn đáng kể so với việc áp dụng chiến lược trung tâm gia công 3 trục tiêu chuẩn cho máy phay tiện. Đường chạy dao của máy cắt thùng (hình thấu kính) sử dụng các cạnh cắt có bán kính lớn ở góc nghiêng của dao để gia công các dải bề mặt cong rộng trong một đường chạy, giảm đáng kể số đường chạy cần thiết để gia công các dạng bề mặt cánh tuabin và cánh quạt trong khi vẫn đạt được độ bóng bề mặt tuyệt vời. Phay mặt sử dụng mặt bên của dụng cụ cắt thay vì đầu để gia công các bề mặt được định tuyến - phương pháp này tạo ra các bề mặt mịn, chính xác trên các biên dạng khí động học trong một khoảng thời gian ngắn mà chiến lược tiếp xúc điểm (phay đầu) yêu cầu. Đối với các bề mặt tiện được gia công với trục B nghiêng, góc trước và góc hở hiệu dụng của hạt dao tiện thay đổi theo góc trục B và phải được tính đến độ sâu cắt và lựa chọn tốc độ tiến dao để duy trì hiệu suất cắt và tránh cọ xát.

Gia công, cố định và thiết lập cho các hoạt động phay tiện năm trục

Việc gia công trên máy phay tiện năm trục phải đồng thời đáp ứng các yêu cầu kẹp để tiện — trong đó lực hàm mâm cặp ly tâm ở tốc độ trục chính cao phải duy trì độ bám an toàn — và các yêu cầu kẹp cho phay 5 trục, trong đó đồ gá không được cản trở đầu phay trục B khi nó nghiêng để tiếp cận các đối tượng từ nhiều hướng. Yêu cầu kép này tạo ra nhiều thách thức về thiết kế đồ gá đòi hỏi khắt khe hơn so với việc máy tiện hoặc trung tâm gia công thể hiện độc lập.

Hàm mâm cặp có biên dạng thấp giúp giảm thiểu hình chiếu xuyên tâm phía trên thân mâm cặp là cần thiết cho gia công tiện phay vì đầu trục B quét qua các cung đưa vỏ trục chính đến gần phôi gia công và mâm cặp. Hàm bước tiêu chuẩn được sử dụng trên máy tiện thông thường có thể gây ra va chạm với đầu phay trong quá trình chuyển động của trục B nếu chiều cao của chúng không được đánh giá so với đường bao va chạm của máy ở mọi góc trục B được sử dụng trong chương trình. Gia công hàm mềm — cắt các biên dạng hàm tùy chỉnh phù hợp với mốc chuẩn phôi và bề mặt kẹp cụ thể — cung cấp đăng ký phôi chính xác nhất và cho phép giảm thiểu chiều cao hàm theo đúng yêu cầu của yêu cầu kẹp, không có vật liệu không cần thiết phía trên bề mặt kẹp có thể tạo ra rủi ro va chạm.

Sử dụng ụ và tựa ổn định trong các chương trình tiện máy phay năm trục

Trục dài được gia công trên trung tâm tiện máy phay năm trục yêu cầu ụ đỡ hoặc giá đỡ ổn định để kiểm soát độ lệch phôi trong quá trình cắt thô nặng — yêu cầu tương tự như trên máy tiện thông thường. Việc tích hợp phần tựa và ụ cố định với khả năng phay trục B đòi hỏi phải có trình tự chương trình cẩn thận: phần tựa cố định và ụ cố định phải được rút lại trước khi đầu trục B nghiêng để tiếp cận các tính năng trong vùng lân cận của chúng, sau đó được định vị lại sau khi hoàn tất các thao tác phay. Lập trình phối hợp định vị nghỉ ổn định với chuyển động của dụng cụ là một phần quan trọng trong quá trình thiết lập phức tạp cho các chương trình trục dài trên máy phay tiện năm trục và các lỗi trong trình tự này là một trong những nguyên nhân phổ biến nhất gây ra va chạm với thiết bị cố định trong quá trình kiểm chứng phần đầu tiên. Các máy có giá đỡ ổn định được điều khiển bằng CNC có thể được lập trình như một trục bổ sung trong chương trình chi tiết — thay vì yêu cầu can thiệp thủ công — xử lý thử thách này một cách tinh tế nhất.

Đánh giá trường hợp kinh doanh: Khi máy phay 5 trục là khoản đầu tư phù hợp

Máy phay và tiện năm trục có mức đầu tư vốn đáng kể — thường từ 500.000 USD đến 3.000.000 USD trở lên tùy thuộc vào kích thước máy, cấu hình và hệ thống dụng cụ — và quyết định đầu tư đòi hỏi một trường hợp kinh doanh nghiêm ngặt được xây dựng dựa trên các yêu cầu sản xuất được ghi chép thay vì chỉ mong muốn về năng lực. Các yếu tố sau đây, khi kết hợp lại, sẽ tạo nên cơ sở biện minh mạnh mẽ nhất cho việc đầu tư theo chu kỳ 5 trục.

• Độ phức tạp phần cao yêu cầu bốn thiết lập trở lên: Các bộ phận hiện yêu cầu bốn, năm hoặc nhiều thiết lập máy là những ứng cử viên chính. Mỗi lần loại bỏ thiết lập sẽ giảm thời gian chu trình, chi phí thiết lập, chi phí kiểm tra liên hoạt động và tích lũy lỗi vị trí. Mức cải thiện ROI cho mỗi thiết lập bị loại bỏ là cao nhất đối với hai hoặc ba thiết lập đầu tiên được hợp nhất và giảm dần khi số lượng thiết lập bị loại bỏ ngày càng nhỏ đi.
• Vật liệu phôi đắt tiền hoặc chi phí phế liệu cao: Khi chi phí nguyên liệu thô trên mỗi phôi cao - titan, Inconel, coban-chrome - chi phí tài chính của sự kiện phế liệu gây ra bởi sự dịch chuyển dữ liệu hoặc lỗi xử lý giữa các máy sẽ làm giảm chi phí máy tăng thêm. Gia công một thiết lập trực tiếp làm giảm số lượng các sự kiện xử lý và hoạt động đăng ký lại mốc tạo ra rủi ro phế liệu.
• Dung sai vị trí chặt chẽ giữa các tính năng tiện và phay: Khi dung sai kéo giữa đường kính tiện và chi tiết được phay liền kề nhỏ hơn ±0,02mm, việc duy trì dung sai này trong một chuỗi nhiều thiết lập đòi hỏi phải có khả năng cố định và kiểm soát quy trình đặc biệt. Việc gia công cả hai tính năng trong một thiết lập duy nhất từ ​​một mốc chuẩn chung sẽ loại bỏ thách thức này về mặt thiết kế.
• Áp lực về thời gian thực hiện của khách hàng: Việc nén thời gian từ các trình tự nhiều thiết lập sang sản xuất một thiết lập trực tiếp rút ngắn thời gian thực hiện được báo giá và thực tế, điều này trong chuỗi cung ứng gia công theo hợp đồng và hàng không vũ trụ thường là yếu tố quyết định giành được hoặc giữ được hoạt động kinh doanh của khách hàng — cũng quan trọng như giá cả trong nhiều tình huống cạnh tranh.
• Những hạn chế về tính khả dụng của người vận hành có kỹ năng: Việc hợp nhất bốn máy có giá trị công việc vào một máy giúp giảm số lượng người đặt và vận hành máy cần thiết trên mỗi đơn vị đầu ra. Trong môi trường sản xuất, nơi mà người vận hành CNC có tay nghề khan hiếm và đắt đỏ, việc hợp nhất máy sẽ trực tiếp giải quyết hạn chế về lao động và giảm chi phí chung cho mỗi bộ phận.

Các cửa hàng mới làm quen với gia công phay tiện năm trục luôn đánh giá thấp thời gian lập trình, thiết lập và đào tạo người vận hành cần thiết để phát huy hết tiềm năng năng suất của máy. Lập ngân sách cho đào tạo toàn diện tại nhà máy từ người chế tạo máy, đào tạo phần mềm CAM dành riêng cho lập trình máy phay và giai đoạn tăng cường thực tế từ sáu đến mười hai tháng trước khi máy đạt năng suất ở trạng thái ổn định là điều cần thiết để dự báo ROI chính xác. Những máy mang lại lợi nhuận lâu dài cao nhất là những máy mà khoản đầu tư vào đào tạo và khả năng lập trình được coi là không thể tách rời khỏi khoản đầu tư vào phần cứng — chứ không phải là một khoản bổ sung tùy chọn được hoãn lại sau khi máy được lắp đặt.
