Trung tâm gia công hỗn hợp tiện và phay: Hướng dẫn đầy đủ về lựa chọn và ứng dụng

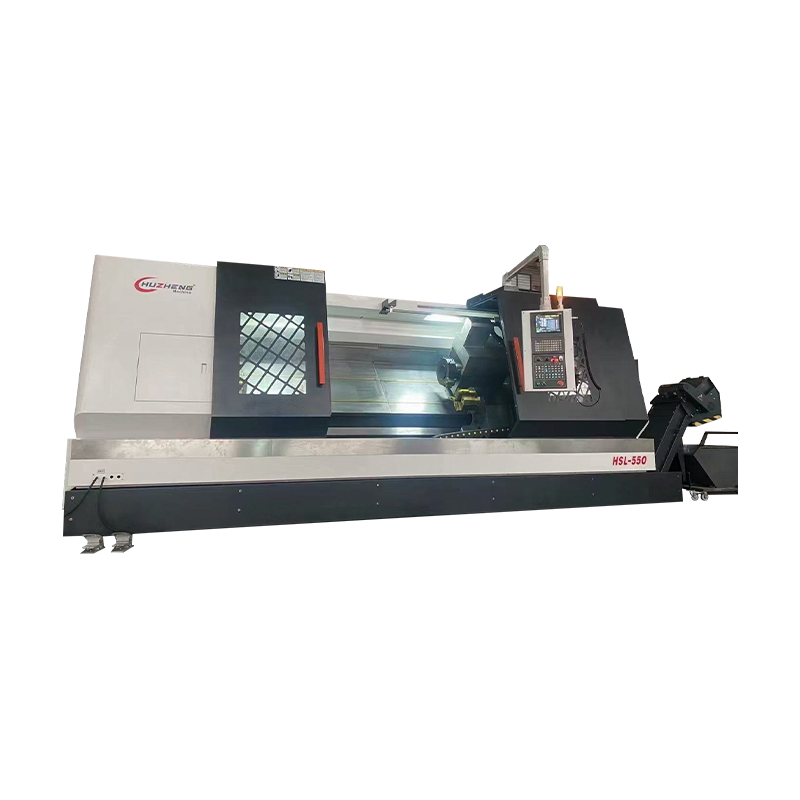

Trung tâm gia công hỗn hợp tiện và phay là gì?

Trung tâm gia công hỗn hợp tiện và phay - còn được gọi là trung tâm máy tiện, trung tâm gia công đa nhiệm hoặc máy phay tiện - là một máy công cụ CNC tiên tiến kết hợp các khả năng của máy tiện và trung tâm gia công thành một nền tảng tích hợp duy nhất. Thay vì di chuyển phôi giữa các máy tiện và phay riêng biệt, trung tâm gia công hỗn hợp hoàn thành cả nguyên công tiện quay và phay lăng trụ, khoan và phay trong một thiết lập, thường không cần định vị lại bộ phận bằng tay.

Quy trình gia công truyền thống yêu cầu một bộ phận phải được bật trên máy tiện CNC trước, sau đó được chuyển đến trung tâm gia công dọc hoặc ngang để thực hiện các hoạt động phay, khoan và khai thác. Mỗi lần chuyển đều có thời gian thiết lập, các lỗi cố định tiềm ẩn và dung sai kích thước tích lũy. Trung tâm hỗn hợp tiện và phay loại bỏ các bước trung gian này bằng cách tích hợp trục chính dụng cụ trực tiếp (hoặc đầu trục chính phay đầy đủ) với trục quay, trục C (định vị quay trên trục chính) và thường là trục Y cho các nguyên công phay lệch tâm.

Những máy này là xương sống của sản xuất chính xác trong các ngành công nghiệp như hàng không vũ trụ, ô tô, dầu khí, thiết bị y tế và quốc phòng, nơi các bộ phận phức tạp có dung sai chặt chẽ phải được sản xuất một cách hiệu quả và lặp đi lặp lại. Hiểu cách hoạt động của các trung tâm gia công máy nghiền quay, những cấu hình nào có sẵn và cách chọn máy phù hợp là điều cần thiết đối với bất kỳ nhà sản xuất nào đang xem xét công nghệ này.

Trục lõi và cấu hình kết cấu

Khả năng của một trung tâm gia công composite tiện và phay phần lớn được xác định bởi cấu hình trục của nó. Nhiều trục hơn có nghĩa là có thể gia công các hình học phức tạp hơn trong một lần thiết lập, nhưng chúng cũng có nghĩa là chi phí máy cao hơn và độ phức tạp lập trình cao hơn. Hiểu vai trò của từng trục giúp bạn đánh giá xem một máy nhất định có phù hợp với yêu cầu sản xuất của bạn hay không.

Cấu hình trục tiêu chuẩn

Trung tâm máy tiện quay cơ bản bao gồm trục X và Z (trục tuyến tính của máy tiện tiêu chuẩn), trục C (chỉ số hoặc quay liên tục của trục chính để định vị góc) và dụng cụ trực tiếp trong tháp pháo cho các dụng cụ phay và khoan được dẫn động. Cấu hình này xử lý hầu hết các tính năng lăng trụ trên các bộ phận kiểu trục — lỗ khoan chéo, mặt phẳng, rãnh then, phay hướng tâm — miễn là chúng nằm trên đường kính ngoài hoặc mặt của bộ phận và không yêu cầu phay lệch tâm sâu vào biên dạng bộ phận.

Trục Y để gia công lệch tâm

Việc thêm trục Y vào trung tâm tiện và phay sẽ mở khóa khả năng phay lệch tâm — khả năng phay các tính năng không nằm trên đường tâm của bộ phận. Điều này rất cần thiết để gia công các lỗ lệch tâm, rãnh góc, hốc trên mặt phẳng và các biên dạng phức tạp không thể tạo ra chỉ bằng chuyển động X-Z-C. Trục Y di chuyển tháp pháo vuông góc với trục Z trong mặt phẳng thẳng đứng, mang lại cho dụng cụ trực tiếp khả năng phay ba trục thực sự so với bộ phận. Hầu hết các máy nghiền quay đa nhiệm nghiêm túc đều bao gồm trục Y là tiêu chuẩn hoặc là tùy chọn có mức độ ưu tiên cao.

Trục phụ để gia công chi tiết hoàn chỉnh

Trục xoay phụ (còn gọi là trục xoay thứ cấp hoặc trục xoay ngược) là trục xoay thứ hai được đặt đối diện với trục chính. Sau khi hoàn thành các thao tác mặt trước, trục chính sẽ chuyển bộ phận trực tiếp sang trục chính phụ, trục này sẽ kẹp phần được gia công và đưa ra phần cuối chưa được gia công để thực hiện các thao tác tiếp theo - mà không cần gia công lại bằng tay. Điều này cho phép gia công hoàn chỉnh cả hai đầu của một bộ phận trong một chu kỳ máy, loại bỏ hoàn toàn nhu cầu thiết lập lần thứ hai. Máy trục chính phụ đặc biệt có giá trị cho việc sản xuất các bộ phận được phay tiện phức tạp bằng thanh với khối lượng từ trung bình đến cao.

Đầu phay trục B

Cấu hình máy phay quay có khả năng nhất kết hợp trục B - trục quay nghiêng đầu trục phay từ 0° (song song với trục Z, đối với nguyên công tiện) đến 90° (vuông góc với trục Z, đối với phay mặt) và đến các góc tùy ý ở giữa. Đầu phay trục B biến máy thành một nền tảng gia công đồng thời 5 trục thực sự, có khả năng tạo ra các bề mặt có đường viền rất phức tạp, lỗ khoan góc cạnh và các tính năng góc ghép trong một thiết lập duy nhất. Những máy này thu hẹp khoảng cách giữa các trung tâm máy nghiền quay truyền thống và các trung tâm gia công 5 trục đầy đủ, đồng thời được sử dụng rộng rãi trong ngành hàng không vũ trụ và sản xuất mô cấy y tế.

Hoạt động tiện và phay: Trung tâm hỗn hợp làm gì ở mỗi chế độ

Để tận dụng tối đa trung tâm gia công hỗn hợp tiện và phay, người vận hành và lập trình viên phải hiểu sự khác biệt giữa cách hoạt động của máy ở chế độ tiện so với chế độ phay và cách sắp xếp các hoạt động hiệu quả giữa hai chế độ.

Ở chế độ tiện, trục chính quay phôi ở tốc độ cao trong khi các dụng cụ cắt cố định (hoặc dụng cụ sống cố định) loại bỏ vật liệu trong hành động cắt quay. Các hoạt động biên dạng hình trụ, côn, ren, rãnh, lỗ và mặt đều được thực hiện ở chế độ tiện. Tốc độ trục chính, tốc độ tiến dao và độ sâu cắt phải được tối ưu hóa cho vật liệu phôi và hình dạng được tạo ra, tuân theo các nguyên tắc tương tự như lập trình máy tiện CNC thông thường.

Ở chế độ phay, trục chính khóa đến một vị trí góc cụ thể (lập chỉ mục trục C) hoặc quay chậm dưới sự điều khiển CNC (nội suy trục C) trong khi trục chính của dụng cụ trực tiếp trong tháp pháo hoặc đầu phay trục B quay dụng cụ cắt. Vật liệu được loại bỏ bằng dụng cụ quay chứ không phải bằng phôi quay. Các hốc, rãnh, lỗ chéo, mặt phẳng, đường viền và bề mặt 3D phức tạp đều được tạo ra ở chế độ phay. Trục C nội suy với trục X và Z (và Y) để tạo ra bất kỳ hình dạng bề mặt cần thiết nào.

Thông số kỹ thuật chính để đánh giá

Khi đánh giá các trung tâm gia công hỗn hợp tiện và phay, một tập hợp rộng rãi các thông số kỹ thuật phải phù hợp với yêu cầu sản xuất cụ thể của bạn. Bảng dưới đây bao gồm các thông số kỹ thuật quan trọng nhất và những điều cần tìm:

Ưu điểm chính của gia công composite máy nghiền tiện

Trường hợp kinh doanh đầu tư vào một trung tâm gia công hỗn hợp tiện và phay dựa trên một tập hợp các lợi thế cụ thể, có thể định lượng được so với quy trình làm việc của nhiều máy thông thường. Những lợi ích này sẽ tăng lên theo thời gian, đặc biệt là trong môi trường sản xuất có độ chính xác cao và hỗn hợp cao.

• Giảm thời gian thiết lập và xử lý: Loại bỏ việc chuyển máy giữa máy tiện và trung tâm gia công có thể cắt giảm tổng thời gian thiết lập và xử lý từ 50–80% đối với các bộ phận phức tạp. Mỗi thiết lập bị loại bỏ cũng loại bỏ một nguồn tiềm ẩn gây ra lỗi cố định và biến đổi kích thước.
• Cải thiện độ chính xác hình học: Khi tất cả các tính năng được gia công tương ứng với cùng một mốc chuẩn mà không cần gia công lại, độ đồng trục, độ vuông góc và dung sai vị trí giữa các tính năng được tiện và phay sẽ chặt chẽ hơn đáng kể so với những gì có thể đạt được trên hai máy và thiết lập riêng biệt. Điều này rất quan trọng đối với các bộ phận chính xác như van thủy lực, phụ kiện hàng không vũ trụ và thiết bị cấy ghép phẫu thuật.
• Thời gian thực hiện ngắn hơn và WIP thấp hơn: Các bộ phận di chuyển qua cửa hàng dưới dạng các đơn vị hoàn chỉnh hoặc gần hoàn thiện thay vì xếp hàng chờ giữa các máy. Tổng thời gian thực hiện cho các bộ phận được gia công tiện phức tạp có thể giảm từ vài ngày xuống còn vài giờ, giảm đáng kể lượng tồn kho trong quá trình sản xuất và cải thiện khả năng đáp ứng với những thay đổi về nhu cầu của khách hàng.
• Yêu cầu về không gian tầng dưới: Một trung tâm gia công đa nhiệm thường chiếm ít không gian sàn hơn so với máy tiện cộng với trung tâm gia công mà nó thay thế, đồng thời loại bỏ thiết bị xử lý vật liệu giữa các máy, đồ đạc cố định và khu vực dàn dựng cần thiết trong một ô nhiều máy.
• Giảm lao động vận hành trên mỗi bộ phận: Với trục phụ và bộ cấp phôi, nhiều trung tâm tiện và phay hỗn hợp có thể tắt đèn trong thời gian dài khi sản xuất cấp phôi, với một người vận hành quản lý nhiều máy cùng lúc thay vì tham gia vào một máy tiện hoặc máy phay chuyên dụng duy nhất.
• Cho phép gia công các hình học khó khăn trước đây: Các tính năng yêu cầu đồ đạc chuyên dụng hoặc thiết lập trục thứ tư/thứ năm trên các máy thông thường thường có thể được sản xuất trực tiếp trên trung tâm máy tiện trục B, mở ra các dạng hình học bộ phận mới mà trước đây rất tốn kém để sản xuất.

Các bộ phận điển hình được sản xuất trên các trung tâm tiện và phay composite

Không phải mọi bộ phận đều phù hợp với một trung tâm hỗn hợp máy nghiền quay - các bộ phận hình trụ đơn giản không có tính năng phay vẫn thường được sản xuất tiết kiệm hơn trên máy tiện CNC thông thường. Điểm hấp dẫn của gia công composite là các bộ phận kết hợp nội dung tiện đáng kể với các yêu cầu phay, khoan hoặc cắt ren có ý nghĩa. Dưới đây là các danh mục ứng dụng mà những máy này mang lại giá trị lớn nhất:

• Các thành phần cấu trúc hàng không vũ trụ: Các bộ phận bánh đáp, vỏ bộ truyền động, phụ kiện kết cấu titan và cụm trục tuabin đều kết hợp các biên dạng tiện phức tạp với các tính năng được phay chính xác và dung sai hình học chặt chẽ — chính xác là biên dạng phù hợp với tâm máy nghiền quay trục B.
• Dụng cụ khoan dầu khí: Vòng cổ khoan, thân ổn định, vỏ dụng cụ MWD và thân van là những bộ phận lớn, quay nặng với các cổng khoan chéo phức tạp, mặt phẳng được phay và kết nối ren chính xác. Kích thước và độ phức tạp của chúng làm cho việc gia công composite trở nên có lợi thế hơn.
• Cấy ghép y tế và dụng cụ phẫu thuật: Các thiết bị cấy ghép chỉnh hình như vít xương, lồng cột sống và thân hông yêu cầu các mặt cắt bên ngoài được xoay kết hợp với các kết cấu, khe và lỗ chéo tiếp xúc với xương được nghiền chính xác - tất cả đều bằng các vật liệu khó tương thích sinh học như titan và coban-chrome.
• Linh kiện chính xác ô tô: Trục cam, trục khuỷu, trục truyền động và ống van điều khiển thủy lực là các bộ phận quay phức tạp, khối lượng lớn với các rãnh then được phay, đường dẫn dầu được khoan chéo và các tạp chí mài chính xác được hưởng lợi từ gia công composite, đặc biệt trong nguyên mẫu và sản xuất khối lượng thấp đến trung bình.
• Năng lượng chất lỏng và các thành phần thủy lực: Thân ống góp thủy lực, ống van, trục bơm và thanh xi lanh kết hợp các lỗ quay và OD với các mặt cổng được phay chính xác, các đoạn khoan chéo và các kết nối ren có thể được hoàn thành trong một thiết lập trên một trung tâm hỗn hợp.

Hệ thống điều khiển CNC và lập trình CAM cho gia công composite

Độ phức tạp lập trình của trung tâm gia công hỗn hợp tiện và phay cao hơn đáng kể so với trung tâm gia công hoặc máy tiện thông thường. Các máy hiện đại dựa trên bộ điều khiển CNC tiên tiến - chủ yếu là FANUC 31i-B5, Siemens SINUMERIK 840D sl, Mazatrol Smooth và Okuma OSP-P300 - cung cấp các chu trình tiện và phay tích hợp, lập trình đa kênh cho các hoạt động trục chính và trục chính phụ đồng thời và nội suy đồng thời 5 trục khi có trục B.

Phần mềm CAM đóng một vai trò quan trọng không kém. Các chương trình dành cho các bộ phận máy tiện phức tạp hiếm khi được viết thủ công — sự tương tác giữa các chu trình tiện, phay trục C, tính năng lệch tâm trục Y và cắt 5 trục đồng thời trục B yêu cầu phần mềm CAM đa nhiệm chuyên dụng. Các nền tảng CAM hàng đầu cho lập trình máy tiện quay bao gồm Mastercam Mill-Turn, Siemens NX CAM, Hypermill TURN/MILL và Esprit. Những công cụ này mô phỏng vỏ máy hoàn chỉnh bao gồm hình dạng tháp pháo, trục chính phụ và phần còn lại ổn định để phát hiện va chạm trước khi chương trình chạy trên máy thực tế — một bước kiểm soát chất lượng và an toàn quan trọng do tính phức tạp của chu trình gia công hỗn hợp nhiều trục.

Đồng bộ hóa và lập trình đa kênh

Một trong những tính năng mạnh mẽ nhất — và cần nhiều lập trình nhất — của trung tâm máy tiện có trục chính phụ là khả năng thực hiện các hoạt động đồng thời trên cả hai trục chính. Bộ điều khiển CNC quản lý hai (hoặc nhiều) kênh thực thi độc lập có thể chạy song song, được đồng bộ hóa bằng mã chờ để đảm bảo các hoạt động trên một trục xoay tạm dừng cho đến khi một hoạt động được yêu cầu trên trục xoay kia hoàn thành. Đồng bộ hóa được tối ưu hóa đúng cách giúp giảm đáng kể tổng thời gian chu kỳ bằng cách chồng chéo các hoạt động của trục chính và trục phụ, nhưng nó đòi hỏi phải lập trình, mô phỏng và chứng minh cẩn thận để thực hiện chính xác và an toàn.

Cách chọn Trung tâm gia công hỗn hợp tiện và phay phù hợp

Việc lựa chọn một trung tâm gia công hỗn hợp phay tiện là một quyết định đầu tư vốn đáng kể và phạm vi cấu hình sẵn có — từ máy tiện dụng cụ trực tiếp kiểu tháp pháo cơ bản đến các trung tâm đa nhiệm trục B 5 trục đầy đủ — rất đa dạng. Làm việc thông qua khung quyết định sau đây sẽ giúp xác định loại máy phù hợp cho danh mục ứng dụng của bạn.

• Trước tiên hãy phân tích danh mục đầu tư của bạn: Xem lại các bộ phận bạn dự định sản xuất trên máy. Phân loại chúng bằng nội dung tiện, độ phức tạp khi phay, vật liệu, dung sai và khối lượng. Phân tích này xác định xem bạn cần trục Y, trục chính phụ, trục B hay chỉ một máy tiện tháp pháo có dụng cụ trực tiếp được chỉ định rõ ràng. Tránh chỉ định quá mức — Khả năng trục B làm tăng thêm chi phí và chi phí lập trình chỉ được chứng minh bằng hình học bộ phận thực sự phức tạp.
• Kết hợp hiệu suất trục chính với vật liệu của bạn: Gia công hợp kim titan và niken hàng không vũ trụ đòi hỏi mô-men xoắn trục chính cao ở tốc độ vừa phải và cấu trúc máy cứng. Gia công nhôm tốc độ cao yêu cầu dụng cụ có tốc độ RPM cao và khả năng thoát phoi tuyệt vời. Xác nhận rằng đường cong mô-men xoắn trục chính và độ cứng kết cấu của máy phù hợp với các ứng dụng cắt đòi hỏi khắt khe nhất của bạn.
• Đánh giá hệ thống giữ dụng cụ: Hệ thống công cụ BMT (Tháp pháo động cơ tích hợp) cung cấp độ cứng và công suất cho công cụ trực tiếp cao hơn đáng kể so với các thiết kế tháp pháo điều khiển bằng VDI thông thường. Đối với các đường phay nặng trên trung tâm máy phay tiện, dụng cụ BMT đáng được đầu tư thêm. Kiểm tra số lượng trạm công cụ trực tiếp, khả năng tương thích kích thước cán công cụ và tính sẵn có của các đầu góc và bộ điều hợp dụng cụ đặc biệt.
• Xem xét khả năng tương thích tự động hóa: Nếu bạn có ý định tắt đèn hoặc tích hợp máy vào một ô tự động, hãy xác nhận khả năng tương thích của máy cấp phôi, các tùy chọn giao diện bộ nạp giàn, tính khả dụng của bộ thay đổi pallet (đối với công việc mâm cặp) và sự hỗ trợ của bộ điều khiển CNC đối với các giao thức tự động hóa như MTConnect hoặc OPC-UA để tích hợp Công nghiệp 4.0.
• Đánh giá sự hỗ trợ ứng dụng của nhà cung cấp: Các trung tâm gia công hỗn hợp rất phức tạp và chất lượng hỗ trợ sau cài đặt - kỹ thuật ứng dụng, phát triển bộ xử lý sau CAM, đào tạo và tính sẵn có của phụ tùng - khác nhau đáng kể giữa các nhà chế tạo máy công cụ. Yêu cầu tham khảo các chuyến thăm tới các bản cài đặt hiện có chạy các bộ phận tương tự trước khi cam kết mua hàng.

Các nhà sản xuất hàng đầu về trung tâm gia công tiện và phay composite bao gồm Mazak (dòng Integrex), DMG Mori (dòng NTX và CTX), Okuma (dòng MULTUS), Doosan (dòng Puma MX), Nakamura-Tome, Index và Miyano. Mỗi nhà xây dựng đều có điểm mạnh về cấu hình, phạm vi kích thước và ứng dụng ngành cụ thể, vì vậy, việc đánh giá nhiều tùy chọn theo yêu cầu bộ phận cụ thể và môi trường sản xuất của bạn luôn có giá trị trước khi đưa ra lựa chọn cuối cùng.
