Trung tâm gia công trục chính kép là gì và nó có phù hợp với cửa hàng của bạn không?

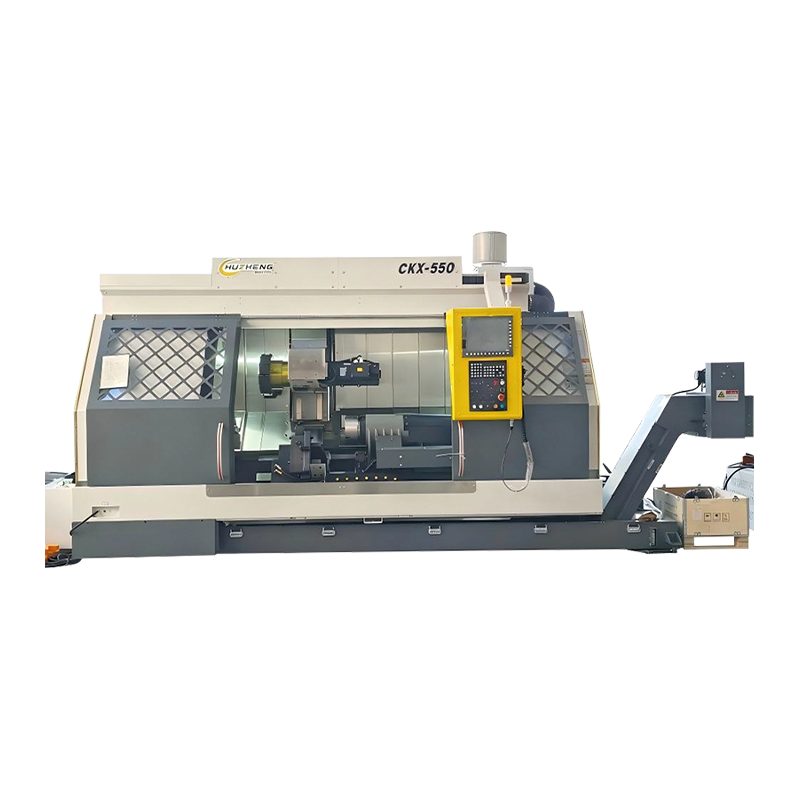

Trung tâm gia công trục chính kép là gì?

Trung tâm gia công trục chính kép là một máy công cụ CNC được trang bị hai trục xoay độc lập - mỗi trục có khả năng giữ và quay một dụng cụ cắt - được gắn trên một bệ máy duy nhất. Không giống như trung tâm gia công một trục chính tiêu chuẩn trong đó một trục chính thực hiện tất cả các thao tác cắt một cách tuần tự, trung tâm gia công trục chính đôi cho phép gia công hai phôi cùng lúc hoặc cho phép một phôi được xử lý từ hai phía hoặc bằng hai công cụ khác nhau cùng một lúc, tùy thuộc vào cấu hình của máy.

Khái niệm này rất đơn giản: nếu một trục xoay sản xuất một chi tiết trong mỗi chu kỳ, thì hai trục xoay chạy song song có thể tạo ra hai chi tiết cùng lúc — tăng gấp đôi công suất một cách hiệu quả mà không cần tăng gấp đôi diện tích sàn, người vận hành hoặc diện tích máy theo tỷ lệ. Trong thực tế, mức tăng năng suất thực tế phụ thuộc vào hình dạng bộ phận, mức độ mà cả hai trục xoay có thể chạy đồng thời và mức độ tích hợp của máy vào bộ phận sản xuất. Nhưng trong các ứng dụng khối lượng lớn với các dòng bộ phận phù hợp, trung tâm gia công CNC trục chính kép là một trong những công cụ mạnh mẽ nhất hiện có để giảm thời gian chu kỳ và chi phí cho mỗi bộ phận.

Máy trục chính kép có sẵn ở một số cấu hình - hướng dọc và ngang, cách bố trí trục chính cố định và di chuyển độc lập và với các mức độ đồng bộ trục khác nhau giữa hai trục chính. Mỗi cấu hình phù hợp với các loại bộ phận và tình huống sản xuất khác nhau, đó là lý do tại sao việc hiểu sâu về các tùy chọn là điều cần thiết trước khi đưa ra quyết định mua hàng.

Trung tâm gia công trục chính đôi hoạt động như thế nào

Ở cấp độ máy, một trung tâm gia công trục chính kép hoạt động trên các nguyên tắc CNC cơ bản giống như bất kỳ trung tâm gia công tiêu chuẩn nào — trục tuyến tính được điều khiển bằng servo, bộ thay dao, hệ thống làm mát và bộ điều khiển CNC — nhưng có thêm sự phức tạp trong việc quản lý đồng thời hai trục xoay và mâm cặp, dụng cụ và đường chuyển động liên quan của chúng. Bộ điều khiển CNC phải phối hợp các chuyển động của cả hai đầu trục chính so với phôi tương ứng của chúng và đảm bảo rằng hai nguyên công gia công không ảnh hưởng lẫn nhau về mặt vật lý hoặc động.

Hoạt động đồng bộ và trục chính độc lập

Trong chế độ đồng bộ hóa, cả hai trục xoay thực hiện các đường chạy dao giống nhau trên các phôi giống hệt nhau cùng lúc — một chương trình NC điều khiển cả hai trục xoay dưới dạng hình ảnh phản chiếu hoặc bản sao trực tiếp. Đây là chế độ vận hành phổ biến nhất để sản xuất khối lượng lớn các bộ phận giống hệt nhau, chẳng hạn như linh kiện ô tô, thân van thủy lực hoặc vỏ máy bơm. Thời gian chu kỳ cho mỗi bộ phận về cơ bản giống như máy một trục chính, nhưng sản lượng tăng gấp đôi vì hai bộ phận được hoàn thành trong mỗi chu kỳ.

Ở chế độ độc lập, mỗi trục xoay có đường chạy dao riêng và có thể thực hiện đồng thời các nguyên công hoàn toàn khác nhau. Điều này rất hữu ích khi gia công một bộ phận yêu cầu các thiết lập khác nhau — ví dụ: Trục xoay 1 thực hiện phay thô trong khi Trục xoay 2 thực hiện doa tinh trên phôi gia công thô trước đó — cho phép máy hoạt động hiệu quả như hai máy trong một vỏ. Hoạt động độc lập yêu cầu bộ điều khiển có khả năng chạy đồng thời hai chương trình NC hoàn toàn riêng biệt, một tính năng có sẵn trên các hệ thống CNC cao cấp hiện đại như bộ điều khiển đa kênh Fanuc, Siemens và Mitsubishi.

Bố trí đầu trục chính

Sự sắp xếp vật lý của hai trục xoay thay đổi đáng kể giữa các thiết kế máy. Trong cấu hình trục chính kép có bước cố định, cả hai trục xoay đều được gắn ở một khoảng cách cố định trên cùng một khuôn đúc đầu trục chính, chia sẻ tất cả các chuyển động của trục. Đây là thiết kế đơn giản và chắc chắn nhất, lý tưởng cho các nhóm bộ phận có khoảng cách tính năng nhất quán. Thiết kế có bước thay đổi cho phép điều chỉnh khoảng cách giữa hai trục chính - bằng tay hoặc dưới sự điều khiển của CNC - để phù hợp với các khoảng cách bộ phận và bố cục cố định khác nhau. Một số trung tâm gia công CNC trục chính đôi tiên tiến gắn từng trục chính trên các trục hoàn toàn độc lập, tạo cho mỗi trục xoay hành trình X, Y và Z riêng và cho phép các hoạt động hoàn toàn khác nhau trên các bộ phận được định vị ở bất kỳ đâu trong phạm vi công việc tương ứng của chúng.

Trung tâm gia công dọc và ngang trục chính kép

Giống như các trung tâm gia công trục chính đơn có cấu hình dọc (VMC) và ngang (HMC), máy trục chính kép có sẵn ở cả hai hướng — và việc lựa chọn giữa chúng có ý nghĩa tương tự như đối với máy trục chính đơn, được khuếch đại bởi độ phức tạp tăng thêm của hai trục chính.

Trung tâm gia công đứng trục chính kép

Trong trung tâm gia công dọc trục kép, cả hai trục xoay đều hướng xuống dưới và phôi được cố định trên bàn ngang bên dưới. Cấu hình này trực quan cho người vận hành quen thuộc với VMC thông thường và rất phù hợp với các bộ phận phẳng hoặc lăng trụ chỉ cần gia công từ mặt trên. Hai trục xoay thường được bố trí cạnh nhau dọc theo trục X và cách bố trí bước cố định là phổ biến nhất. Việc thoát phoi kém thuận lợi hơn so với cấu hình nằm ngang vì phoi rơi vào phôi và đồ gá, đòi hỏi phải chú ý nhiều hơn đến hướng làm mát và thiết kế đồ gá để ngăn phoi đóng gói ở các khu vực quan trọng.

Trung tâm gia công ngang trục chính kép

Trung tâm gia công ngang trục chính kép định vị cả hai trục xoay theo chiều ngang, hướng vào các phôi được gắn trên các mặt pallet thẳng đứng. Định hướng ngang có lợi thế rơi phoi tự nhiên — trọng lực kéo phoi ra khỏi khu vực cắt và xuống băng tải phoi — điều này đặc biệt quan trọng trong sản xuất khối lượng lớn khi thời gian chu kỳ ngắn và việc quản lý phoi ảnh hưởng trực tiếp đến chất lượng bề mặt và tuổi thọ dụng cụ. Máy trục chính kép nằm ngang là cấu hình chủ yếu trong gia công hệ truyền động ô tô, trong đó khối động cơ, đầu xi-lanh, vỏ hộp số và các bộ phận tương tự được sản xuất với khối lượng cực cao với dung sai chặt chẽ.

Tăng năng suất thực sự: Những gì bạn thực sự nhận được

Về mặt lý thuyết, việc tăng gấp đôi sản lượng từ một trung tâm gia công hai trục chính nghe có vẻ hấp dẫn, nhưng mức tăng năng suất trong thế giới thực phụ thuộc rất nhiều vào cách áp dụng, lập trình và tích hợp máy. Đây là sự phân tích trung thực về lợi ích đến từ đâu và những hạn chế ở đâu.

Thời gian chu kỳ và thông lượng

Khi cả hai trục chính chạy đồng bộ hoàn toàn trên các bộ phận giống nhau, thời gian cắt hiệu quả giống như máy một trục chính. Lợi ích hoàn toàn nằm ở năng suất - hai bộ phận được hoàn thành trong mỗi chu kỳ chứ không phải một bộ phận, do đó số lượng bộ phận được sản xuất trong mỗi ca tăng gấp đôi trong khi thời gian chạy của máy vẫn giữ nguyên. Đối với một bộ phận có thời gian chu kỳ 4 phút, máy một trục chính tạo ra 15 bộ phận mỗi giờ. Chu trình tương tự trên máy trục chính kép tạo ra 30 sản phẩm mỗi giờ từ cùng một không gian sàn và với cùng sự chú ý của người vận hành.

Giảm thời gian không hiệu quả

Ngoài thời gian chu trình thô, các trung tâm gia công trục chính kép giảm tỷ lệ thời gian phi sản xuất — thiết lập, tải, dỡ hàng, thăm dò — so với số lượng bộ phận được sản xuất. Việc tải hai phôi vào một bộ gá kép chỉ mất nhiều thời gian hơn một chút so với việc tải một phôi, do đó thời gian tải cho mỗi bộ phận giảm đi khoảng một nửa. Thay đổi công cụ, chu trình thăm dò và thay đổi pallet được phân bổ tương tự thành hai phần thay vì một, cải thiện đáng kể hiệu suất thiết bị tổng thể (OEE) trong môi trường hỗn hợp cao, khối lượng từ trung bình đến cao.

Trường hợp lợi nhuận bị hạn chế

Không phải tất cả các hoạt động đều có lợi như nhau. Nếu một trục chính hoàn thành hoạt động của nó nhanh hơn đáng kể so với trục kia — do độ sâu cắt khác nhau, độ phức tạp của tính năng hoặc độ dài đường chạy dao — thì trục chính nhanh hơn sẽ ở trạng thái chờ cho trục xoay kia hoàn thành trước khi chu kỳ có thể kết thúc và các bộ phận có thể được dỡ xuống. Vấn đề "chu kỳ không cân bằng" này làm giảm mức tăng thông lượng hiệu quả dưới mức gấp 2 lần theo lý thuyết. Để đạt được chu trình cân bằng đòi hỏi phải lập kế hoạch quy trình cẩn thận, đôi khi phân phối lại các tính năng giữa hai trục xoay hoặc điều chỉnh các thông số cắt để cân bằng thời gian chu trình. Đối với các bộ phận có sự phân bổ tính năng không đối xứng cao, lợi ích của việc gia công trục chính kép có thể bị hạn chế trừ khi máy hỗ trợ hoạt động hoàn toàn độc lập.

Các ngành và ứng dụng nơi máy trục chính kép vượt trội

Các trung tâm gia công trục chính kép không phải là giải pháp phổ quát — chúng mang lại giá trị lớn nhất trong các tình huống sản xuất cụ thể. Dưới đây là các ngành và loại bộ phận mà chúng luôn thể hiện lợi tức đầu tư cao:

• Các bộ phận của hệ thống truyền động ô tô: Khối động cơ, đầu xi lanh, nắp ổ trục khuỷu, thanh kết nối, vỏ hộp số và vỏ vi sai đều là những bộ phận có khối lượng lớn, nhất quán về mặt hình học, lý tưởng cho quá trình xử lý trục chính kép đồng bộ. Các nhà cung cấp cấp 1 chính và dây chuyền gia công OEM phụ thuộc rất nhiều vào các trung tâm gia công ngang trục chính kép cho các bộ phận này.
• Thủy lực và khí nén: Thân van, khối ống góp, nắp đầu xi lanh và vỏ máy bơm thường là các bộ phận hình lăng trụ được gia công với khối lượng từ trung bình đến cao với hình dạng nhất quán — một sự kết hợp hoàn hảo cho VMC trục chính kép với khả năng tự động hóa pallet.
• Linh kiện thiết bị y tế: Các bộ phận cấy ghép chỉnh hình, thân dụng cụ phẫu thuật và vỏ thiết bị cấy ghép thường là những bộ phận nhỏ, chính xác được sản xuất với khối lượng vừa phải từ titan hoặc thép không gỉ. Gia công trục chính kép giúp giảm đáng kể chi phí trên mỗi bộ phận trong các ứng dụng có giá trị cao và nhạy cảm về chi phí này.
• Các thành phần cấu trúc hàng không vũ trụ: Giá đỡ, phụ kiện, gân và các bộ phận dây buộc được sản xuất bằng nhôm hoặc titan được hưởng lợi từ quá trình xử lý trục chính kép khi khối lượng hàng năm đủ để đảm bảo cho việc cố định chuyên dụng cho cả hai trục chính.
• Vỏ điện tử tiêu dùng: Vỏ nhôm, tản nhiệt và khung kết cấu cho các sản phẩm điện tử được sản xuất với khối lượng rất lớn với hình dạng nhất quán, khiến chúng rất phù hợp với VMC trục kép được tích hợp vào dây chuyền sản xuất tự động.
• Gia công hợp đồng chung: Các xưởng sản xuất sản xuất các đơn hàng định kỳ của cùng một dòng bộ phận được hưởng lợi từ máy trục chính kép khi một nhóm bộ phận cốt lõi có thể được vận hành đủ ổn định để bù đắp cho khoản đầu tư cố định cần thiết cho sản xuất hai bộ phận.

Các thông số kỹ thuật chính cần so sánh khi đánh giá các trung tâm gia công trục chính kép

Khi so sánh các trung tâm gia công CNC trục chính kép từ các nhà sản xuất khác nhau, một bộ thông số kỹ thuật tiêu chuẩn sẽ xác định hiệu suất, khả năng và sự phù hợp cho ứng dụng của bạn. Dưới đây là ý nghĩa của từng thông số kỹ thuật trong điều kiện thực tế:

Các cân nhắc về dụng cụ và cố định cho gia công hai trục chính

Các yêu cầu về dụng cụ và cố định đối với trung tâm gia công trục chính kép có liên quan nhiều hơn so với máy một trục chính và việc đánh giá thấp khoản đầu tư này là một lỗi phổ biến làm trì hoãn việc hoàn vốn của chính máy.

Bộ dụng cụ phù hợp

Khi chạy ở chế độ đồng bộ, cả hai trục xoay đều thực hiện cùng một đường chạy dao bằng cách sử dụng cùng một dao. Để có sự nhất quán về kích thước giữa hai bộ phận, các dụng cụ cắt trong mỗi trục xoay phải phù hợp - cùng cấp độ chèn, cùng hình dạng dụng cụ, cùng dung sai lệch tâm và lý tưởng nhất là cùng một giai đoạn tuổi thọ của dụng cụ. Một dụng cụ bị mòn ở Trục 1 và một dụng cụ mới trong Trục 2 sẽ tạo ra các bộ phận có bề mặt hoàn thiện và kết quả kích thước khác nhau. Quản lý công cụ có kỷ luật, bao gồm thay thế công cụ theo cặp và sử dụng bộ cài đặt sẵn nhất quán, là điều cần thiết để duy trì chất lượng bộ phận trong sản xuất trục chính kép.

Đồ đạc kép và thiết kế pallet

Việc chạy đồng thời hai bộ phận cần có hai bộ giá đỡ - hoặc hai bộ phận cố định độc lập trên một pallet hoặc hai pallet riêng biệt được tải trong hệ thống thay đổi pallet. Thiết kế đồ gá phải định vị chính xác từng phôi ở khoảng cách chính xác để khớp với bước trục chính, giữ các bộ phận cứng chắc trước lực cắt từ cả hai trục chính đồng thời và cho phép tải và dỡ tải lặp lại dễ dàng, lặp lại. Các hệ thống cố định mô-đun từ các nhà cung cấp như Schunk, Lang, Vischer & Bolli hoặc Jergens thường được sử dụng vì chúng cho phép thích ứng nhanh chóng với các nhóm bộ phận khác nhau mà không cần xây dựng các đồ đạc chuyên dụng từ đầu cho mọi công việc.

Tạp chí công cụ được chia sẻ và độc lập

Một số trung tâm gia công trục chính kép chia sẻ một ổ dao duy nhất giữa cả hai trục chính, với bộ thay dao chịu trách nhiệm định tuyến dao tới trục chính xác. Điều này giúp đơn giản hóa phần cứng ổ dao nhưng có thể tạo ra tắc nghẽn trong quá trình thay dao nếu cả hai trục xoay cần thay dao đồng thời. Máy có ổ dao độc lập — một ổ cho mỗi trục xoay — loại bỏ hạn chế này và cho phép thay dao hoàn toàn không đồng bộ, điều này đặc biệt quan trọng trong chế độ vận hành độc lập khi hai trục xoay có thể ở các điểm khác nhau trong chương trình tương ứng của chúng.

Phân tích chi phí: Trung tâm gia công trục chính kép có đáng đầu tư không?

Một trung tâm gia công CNC trục kép thường có giá cao hơn 30–70% so với máy một trục tương đương, tùy thuộc vào cấu hình, tính độc lập của trục chính và tích hợp tự động hóa. Sự biện minh cho khoản phí bảo hiểm đó phải được căn cứ vào phân tích thực tế về yêu cầu sản xuất của bạn chứ không chỉ là hệ số nhân thông lượng lý thuyết.

• Ngưỡng âm lượng: Khoản đầu tư vào thiết bị cố định, thời gian lập trình và kỹ thuật quy trình cần thiết để chạy các bộ phận tăng gấp đôi chỉ mang lại hiệu quả khi vượt quá một khối lượng nhất định hàng năm. Theo hướng dẫn sơ bộ, các bộ phận chạy ít hơn 500–1.000 chiếc mỗi năm có thể không tạo ra đủ khoản tiết kiệm để bù đắp cho sự phức tạp bổ sung. Các bộ phận có khối lượng lớn, chạy hàng chục nghìn chiếc mỗi năm là những ứng cử viên sáng giá.
• Tiết kiệm diện tích sàn: Một máy trục chính kép sản xuất 30 bộ phận mỗi giờ chiếm ít diện tích sàn hơn nhiều so với hai máy trục đơn tạo ra cùng một sản lượng. Ở những cơ sở có diện tích sàn hạn chế, chỉ điều này thôi cũng có thể biện minh cho khoản đầu tư.
• Giảm lao động: Một người vận hành có thể quản lý một máy trục chính kép thay vì giám sát hai máy riêng biệt, trực tiếp giảm chi phí lao động trên mỗi bộ phận và giải phóng người vận hành cho các hoạt động giá trị gia tăng.
• Hiệu quả năng lượng: Chạy một máy trục chính kép tiêu thụ tổng năng lượng ít hơn so với hai máy trục chính đơn ở công suất tương đương vì khởi động trục chính, bơm làm mát, băng tải phoi và hệ thống điều khiển được dùng chung.
• Thời gian hoàn vốn: Đối với các ứng dụng phù hợp, thời gian hoàn vốn từ 18–36 tháng là thực tế khi máy chạy hai hoặc ba ca mỗi ngày. Sự phù hợp giữa bộ phận máy kém, mức độ sử dụng thấp hoặc thay đổi công việc thường xuyên có thể khiến thời gian hoàn vốn kéo dài hơn 5 năm.

Các nhà sản xuất hàng đầu về Trung tâm gia công trục chính kép

Một số nhà chế tạo máy công cụ đã tạo dựng được danh tiếng vững chắc trên thị trường trung tâm gia công trục chính kép, mỗi nhà sản xuất đều có thế mạnh riêng biệt về tùy chọn cấu hình, mức độ chính xác và ngành mục tiêu. Khi đánh giá nhà cung cấp, hãy xem xét không chỉ các thông số kỹ thuật của máy mà còn cả khả năng hỗ trợ kỹ thuật ứng dụng, phụ tùng thay thế và dịch vụ địa phương.

• Tập đoàn Chiron (Đức): Chuyên về các trung tâm gia công đứng trục chính kép tốc độ cao với cấu hình bước cố định và thay đổi, được sử dụng rộng rãi trong các ứng dụng ô tô và y tế. Được biết đến với thời gian thay dao rất nhanh và độ chính xác cao.
• Mazak (Nhật Bản/Mỹ): Cung cấp cấu hình trục chính kép trên dòng VARIAXIS và HCN, với khả năng CNC đa kênh mạnh mẽ và các tùy chọn tự động hóa pallet cho các hệ thống sản xuất linh hoạt.
• Makino (Nhật Bản): Các trung tâm gia công ngang dòng a với các tùy chọn trục chính kép là máy chuẩn cho gia công hệ truyền động ô tô, nổi tiếng về độ cứng, ổn định nhiệt và độ chính xác.
• Hệ thống Grob (Đức/Mỹ): Sản xuất các trung tâm gia công 4 và 5 trục trục kép có tính chuyên dụng cao cho hệ thống truyền động và các bộ phận kết cấu hàng không vũ trụ, có khả năng tích hợp sâu vào các hệ thống đường truyền tự động.
• Brother Industries (Nhật Bản): Trung tâm khai thác trục chính kép dòng Speedio và VMC nhỏ gọn rất phổ biến để gia công chi tiết nhỏ, tốc độ cao trong ngành điện tử và sản xuất linh kiện chính xác.
• Doosan (Hàn Quốc): Cung cấp các trung tâm gia công ngang trục chính kép trong dòng DNM và DCM, cung cấp tùy chọn cạnh tranh về chi phí cho các ứng dụng công nghiệp nói chung và ô tô khối lượng trung bình.
